製品情報PRODUCTS

立上ケーブル支持金物 CSシリーズ

logoCS
cs

立上ケーブルを様々な方法で支持出来る金具です。下記のような目的でご使用します。
●ケーブルを電柱側面に立ち上げる際の損傷防止
●端末ケーブルシースバック防止対策として
●障害物をかわして電柱からケーブルを槍出する際に

cs6

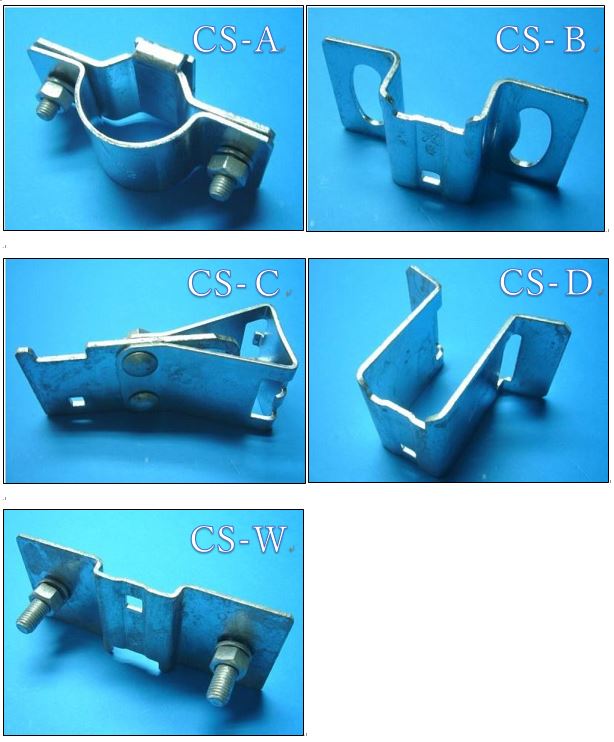

製品別使用用途

■CS-A ケーブルや電線管を電柱に立上げ支持する際に使用します。
■CS-B CS-Aを腕金に取り付ける際に使用します。
■CS-C CS-Aと併用して電柱から離隔を取り装柱する場合に使用します。
■CS-D CS-Aと併用して電柱から離隔を取り装柱する場合に使用します。
      (CS-Cとは形状が異なりますので用途に応じて使い分けいただけます)
■CS-W 変電所などの壁面にケーブルを支持する場合、CS-Aと併用して使用します。

CS-B、C、Dはラックバンド(幅40mm)にて電柱への固定が出来ます。

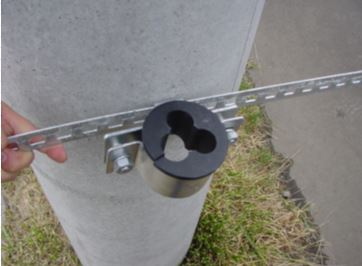

なおCS-Aにケーブルを固定する場合には引き通し形ゴムスペーサーと併用して下さい。

製品資料はこちら 立上ケーブル支持金物資料

品名・サイズ 適用 図面 在庫区分 メーカー
CS-A4 6.6kV CVT22~100 図面(PDF) 当社在庫品 イワブチ(株) イワブチ(株)サイトへ移動する
CS-A6/CD 6.6kV CVT150~400 図面(PDF) 当社在庫品 イワブチ(株) イワブチ(株)サイトへ移動する
CS-B 腕金取付用 図面(PDF) 当社在庫品 イワブチ(株) イワブチ(株)サイトへ移動する
CS-C ケーブル隔離用 図面(PDF) 当社在庫品 イワブチ(株) イワブチ(株)サイトへ移動する
CS-D ケーブル隔離用 図面(PDF) 当社在庫品 イワブチ(株) イワブチ(株)サイトへ移動する
CS-W 壁面取付用 図面(PDF) メーカー在庫品 イワブチ(株) イワブチ(株)サイトへ移動する
製品の説明書をPDF ファイルでご覧いただけるものがございます。

PDF ファイルをご覧いただくためには、Adobe Acrobat Reader が必要です。アドビ社のサイトより無料でダウンロード可能です。
