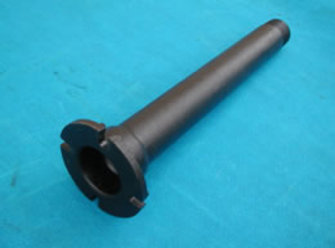

防水鋳鉄管 片Ｒ
変電所、建物内ケーブル引き出し口に取付ける鋳鉄製管路。（公共建築設備工事 電気設備工事編に記載あり）
片Ｒとは、片側フランジ、片側ネジ切りタイプです。
全長は600mmと900mm2種類がありますので壁面貫通部長さによって
選定いただけます。（Φ200と250は全長600mmのみ）
なお、下記のようにオプションのバリエーションがあります。
①両Ｒ（両側フランジタイプ）
②接地端子
③水切りツバ（高さ55mm）加工
※防水装置、盲蓋も取り扱っております。
防水装置はこちらからご覧いただけます。
盲蓋はこちらからご覧いただけます。
★資料はこちら

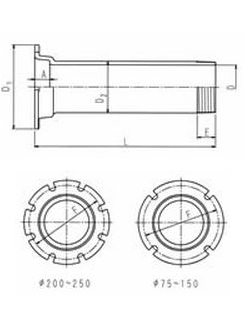

防水鋳鉄管片R
★製品概要はこちら
簡易資料 防水鋳鉄管
| 品名・サイズ | 適用 | 図面 | 在庫区分 | メーカー |
|---|---|---|---|---|
| 防水鋳鉄管 片R Φ50 | 全長600 | |||
| 防水鋳鉄管 片R Φ75 | 全長600・900 | 図面(PDF) | 受注生産品 | (株)土井製作所
|
| 防水鋳鉄管 片R Φ100 | 全長600・900 | 受注生産品 | (株)土井製作所
|
|
| 防水鋳鉄管 片R Φ130 | 全長600・900 | 受注生産品 | 株)土井製作所
|
|
| 防水鋳鉄管 片R Φ150 | 全長600・900 | 受注生産品 | 株)土井製作所
|
|
| 防水鋳鉄管 片R Φ200 | 全長600 | 受注生産品 | 株)土井製作所
|
|
| 防水鋳鉄管 片R Φ250 | 全長600 | 受注生産品 | 株)土井製作所
|
|
| オプション | 接地端子付き | |||
| オプション | 水切ツバ付 | |||
| オプション | 両R加工 |
