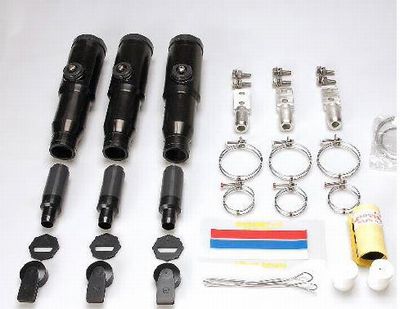

6.6kV地中機器直結形終端接続材（ボタン検電型）ＨＤＳ規格品
北海道電力管内の開閉器塔、変圧器塔へのケーブル接続に使用します。
北海道電力規格品です。
■特徴
・コンパクト絶縁筒の採用により作業性が向上。
・検電端子を設けており、高圧検電がホットスティックで容易に行えます。
・絶縁筒に遮蔽層の縁切り部を設けているので。そのままケーブルの劣化診断が可能です。
・空回路の保護用に絶縁保護カバーも用意しております。
製品資料はこちらから 地中機器直結型終端接続（ボタン検電）カタログ

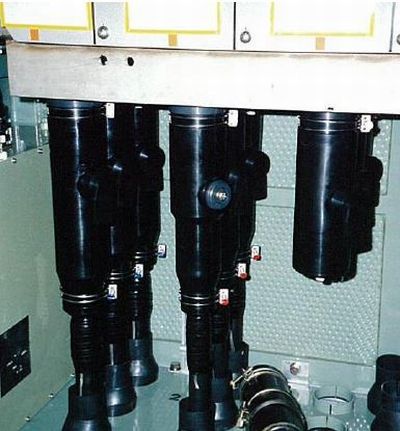

■機器取付例
■検電作業はキャップを外すだけです
■製品特性
| 試験項目 | 性能 |
| 商用周波耐電圧 | 35kV 1時間（通電温度上昇後は6.9kV 10分）に耐えること |
| 雷インパルス耐電圧 | -95kV 3回に耐えること |
| 商用周波電圧 部分放電 |
6.9kV（電圧上昇時）5.3kV（電圧降下時）10ｐｃ以下のこと |
| 検電特性 | 高圧検電器が動作すること |
■製品種別
| ＣＶＴケーブル用 | 在庫 |
| ６．６ｋＶ Ｃｕ-ＣＶＴ３８ | × |
| ６．６ｋＶ Ｃｕ-ＣＶＴ６０ | 在庫品 |
| ６．６ｋＶ Ｃｕ-ＣＶＴ１００ | 在庫品 |
| ６．６ｋＶ Ｃｕ-ＣＶＴ１５０ | 在庫品 |
| ６．６ｋＶ Ｃｕ-ＣＶＴ２５０ | 在庫品 |
| ６．６ｋＶ Ｃｕ-ＣＶＴ３２５ | 在庫品 |
| 絶縁保護カバー | 在庫品 |
※物件での購入時には納期等をご確認願います。
| 品名・サイズ | 適用 | 図面 | 在庫区分 | メーカー |
|---|---|---|---|---|
| 機器直結終端接続(ﾎﾞﾀﾝ検電) | 一部在庫 | 古河電工パワーシステムズ㈱
|
