プラグインシール分岐ボックス
![](https://www.h-det.com/site/wp-content/uploads/2021/12/184e1fbbe38c6fb97ef918a7cd7090a8-4-1024x164.png)
プラグインシールボックスは、次世代型スマート分岐ボックス。ソフトな貫通部がケーブル直接挿入を可能とします。軽量・耐候性・難燃性・IP保護等級・屋内外使用。施工時間を短縮するジョイントボックス。ドイツOBOベターマン製品、国内在庫あり。
![](https://www.h-det.com/site/wp-content/uploads/2021/12/29d3bc99193cb0b837fb8cc53f050ae5-10-1024x560.png)
※屋外使用は直射日光の当たらない保護された場所に適用
![](https://www.h-det.com/site/wp-content/uploads/2021/12/OBO-LOGO.png)
![](https://www.h-det.com/site/wp-content/uploads/2021/12/2021-12-10-14.57.34-1024x768.jpg)
![](https://www.h-det.com/site/wp-content/uploads/2021/12/6d58f877a83b152a3c3b13756107b189-3-1024x148.png)

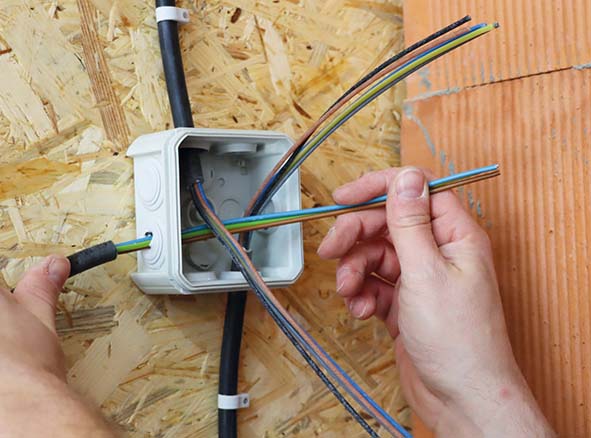

本製品は、防水防塵グロメットが貫通部に一体化されています。ケーブルシースを剥いてそのまま貫通部に押し込むだけで柔軟なグロメットが破けて挿入可能。ケーブル貫通部は柔軟なグロメットが戻る力でシールします。IP55及びIP66の防塵防水からの保護をします。ケーブルグラントやグロメットの取付作業は不要のため、作業時間というコストを削減します。また、それに伴う材料が不要となります。
![](https://www.h-det.com/site/wp-content/uploads/2021/12/150959d4ab52349cdf0bcb83e72c980e-5-1024x149.png)
『防水ボックス』も性能を確認していますか?防水性能にはランクがあります。粉塵や水の浸入は、電気接続部の寿命を短くし、腐食、接触不良、発熱、停電などの様々なトラブルの原因になります。本製品は国際規格IEC60529に規定されたIP保護等級を明示してます。(T-40はIP55、T-60及び100はIP66の等級)
![](https://www.h-det.com/site/wp-content/uploads/2021/12/f470ecac932000fe5a8dfd123084d891-2-1024x148.png)
本製品は、水平垂直設置環境で2液硬化型のレジンを注入・硬化を可能とした分岐ボックスです。これによりIP68の防水防塵性能を得られます。さらに接続部を完全にモールドするので湿気が原因で発生する接触不良などのトラブルを防ぎます。
※詳細は当ページ最下部に記載しています
![](https://www.h-det.com/site/wp-content/uploads/2021/12/cbf5b9f60da99bf791c0aa12a770f429-7.png)

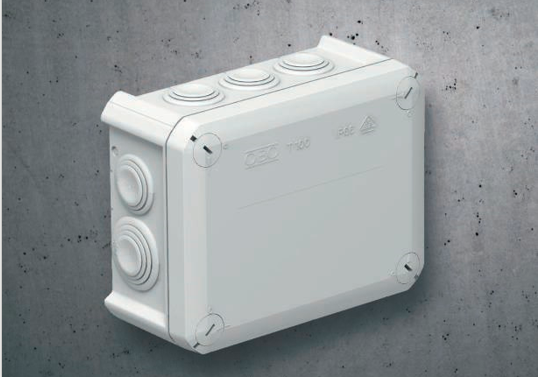

★ライトグレーの3サイズを国内在庫
品番とIP等級は蓋に刻印されています
T-40はIP55、T-60、100はIP66の保護等級
![](https://www.h-det.com/site/wp-content/uploads/2021/12/2021-12-10-14.57.34-1-1024x768.jpg)
![](https://www.h-det.com/site/wp-content/uploads/2021/12/2021-12-10-14.58.15-1-1024x768.jpg)
![](https://www.h-det.com/site/wp-content/uploads/2021/12/b12c8b7e401505670006e9aa6ee0e2d0-5.png)
★プラグインシールはケーブルシースを剥いて差込むだけで柔軟な貫通部を破り、同時に貫通部を抑えます。1カ所当たり5秒程度で挿入が可能、圧倒的な時間短縮を実現します
※5秒は弊社で実測(ケーブルシース除去は除く)
![](https://www.h-det.com/site/wp-content/uploads/2021/12/2021-12-10-15.07.45-2-1024x768.jpg)
![](https://www.h-det.com/site/wp-content/uploads/2021/12/2021-12-10-15.07.58-1-1024x768.jpg)
![](https://www.h-det.com/site/wp-content/uploads/2021/12/2021-12-10-15.09.04-2-1024x768.jpg)
![](https://www.h-det.com/site/wp-content/uploads/2021/12/2021-12-10-15.08.56-1-1024x768.jpg)
![](https://www.h-det.com/site/wp-content/uploads/2021/12/1efad1b5aa917a846fa5b3fc11367269-6.png)

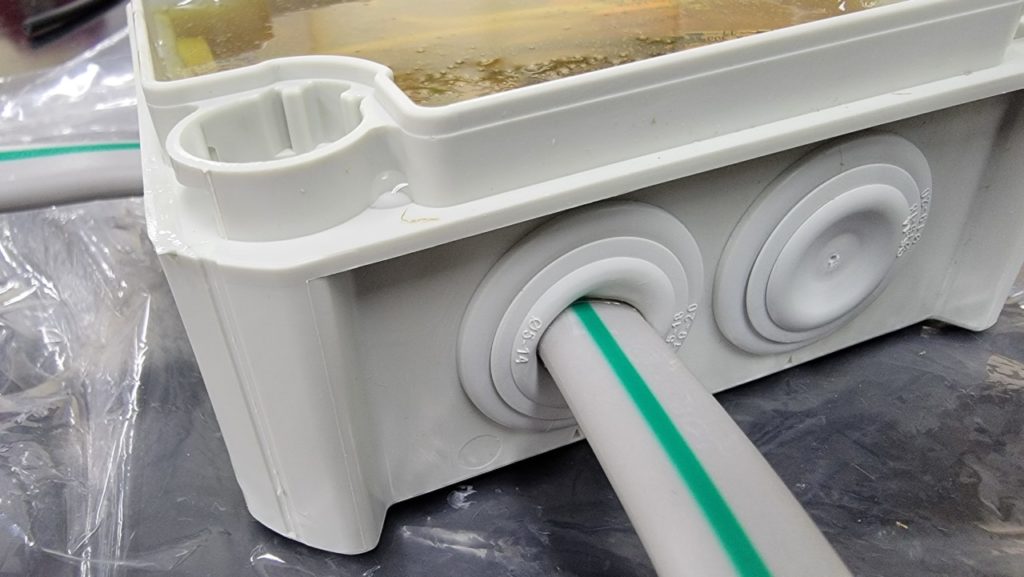

★貫通部のシール性能
写真はケーブル挿入後にボックス内に水を入れたものです、貫通部からの漏れは発生しません。
※ケーブル通線後、ボックス内に水を注入しても漏れはなし
![](https://www.h-det.com/site/wp-content/uploads/2021/12/2021-12-10-15.10.06-1-1024x768.jpg)
![](https://www.h-det.com/site/wp-content/uploads/2021/12/2021-12-10-15.10.11-2-1024x768.jpg)
※平型ケーブルの場合には、若干隙間が発生します
![](https://www.h-det.com/site/wp-content/uploads/2021/12/2021-12-10-15.24.04-1-1024x768.jpg)
![](https://www.h-det.com/site/wp-content/uploads/2021/12/2021-12-10-15.17.23-1-1024x768.jpg)
![](https://www.h-det.com/site/wp-content/uploads/2021/12/7d6fddc4d5f4457e598413974089fe73-5.png)
★蓋の開閉時間を短縮、金属を使用していません
T-40はワンタッチロック、T-60、100はスクリューロック方式、短時間で蓋の開閉ができ、金属部品は使用していません
T-40は工具不要で蓋をはめ込む簡単な作業
![](https://www.h-det.com/site/wp-content/uploads/2021/12/2021-12-10-14.25.52-1024x768.jpg)
![](https://www.h-det.com/site/wp-content/uploads/2021/12/2021-12-10-14.28.07-1-1-1024x768.jpg)

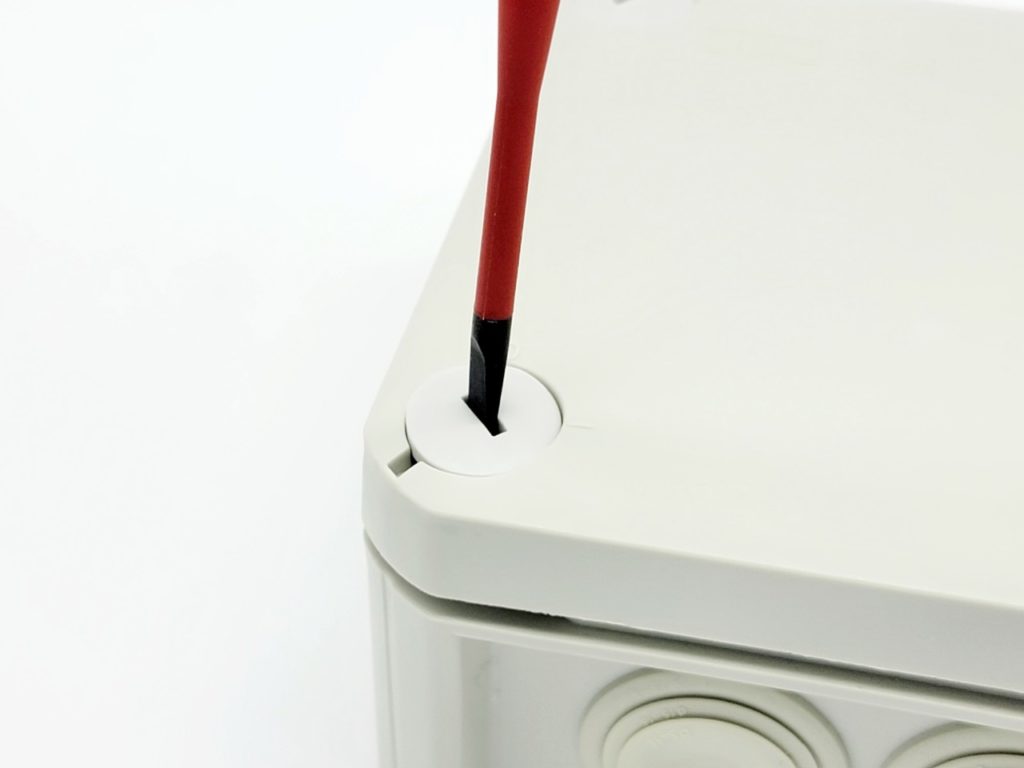

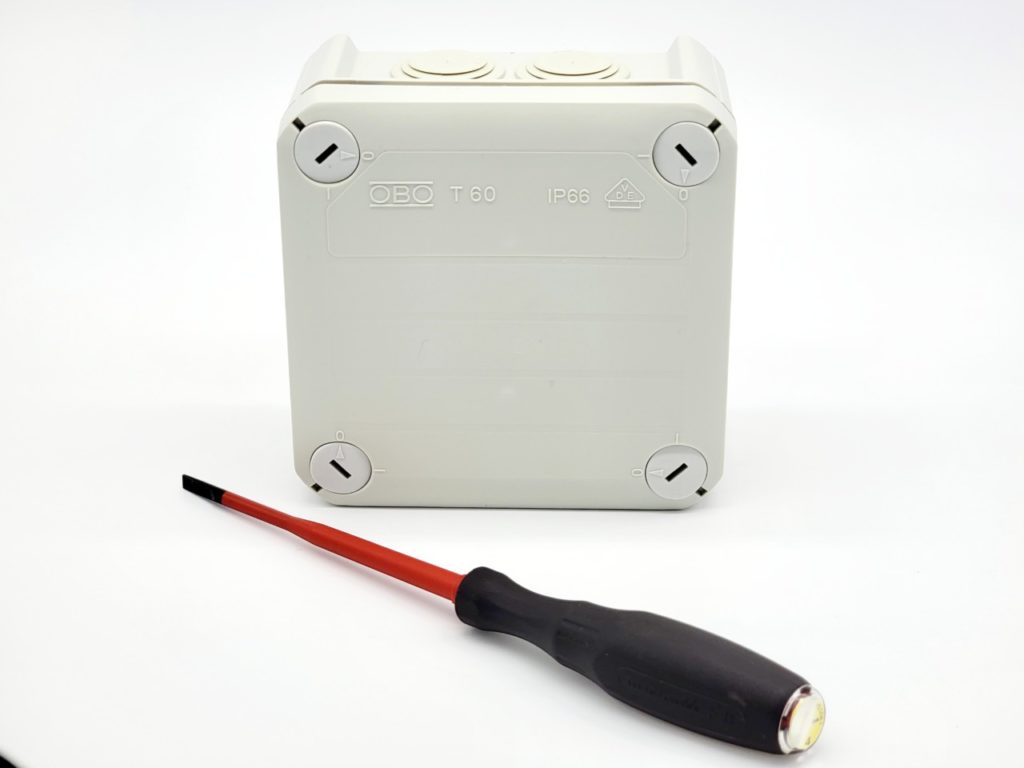

T-60,100はドライバーで90度回すだけで開閉
1ヶ所1秒程度の最速施工を実現します
1ヶ所約1秒で固定
金属を使用せず、腐食の心配はありません
![](https://www.h-det.com/site/wp-content/uploads/2021/12/2021-12-10-14.48.26-1-1024x768.jpg)
![](https://www.h-det.com/site/wp-content/uploads/2021/12/2021-12-10-14.48.53-768x1024.jpg)
![](https://www.h-det.com/site/wp-content/uploads/2021/12/7adfed136bf50c6b1f5c23f5919c3a0a-6.png)
★使いやすさの追求と工夫
側面に▲のマーク付き、取付レベル調整が便利になります。取付は底部、固定穴下部を使用可、穴ピッチなどは全て本体に表示されています
![](https://www.h-det.com/site/wp-content/uploads/2021/12/2021-12-10-14.31.29-1-1-1024x768.jpg)
![](https://www.h-det.com/site/wp-content/uploads/2021/12/2021-12-10-14.32.06-1024x768.jpg)
【特 徴】
- ポリプロピレン製で軽量
- ケーブルを貫通部に押し込むだけで挿入可能(プラグイングロメット一体型)
- 柔軟な樹脂が貫通部を抑え、シールします
- ボックス蓋の固定に金属は使用していません

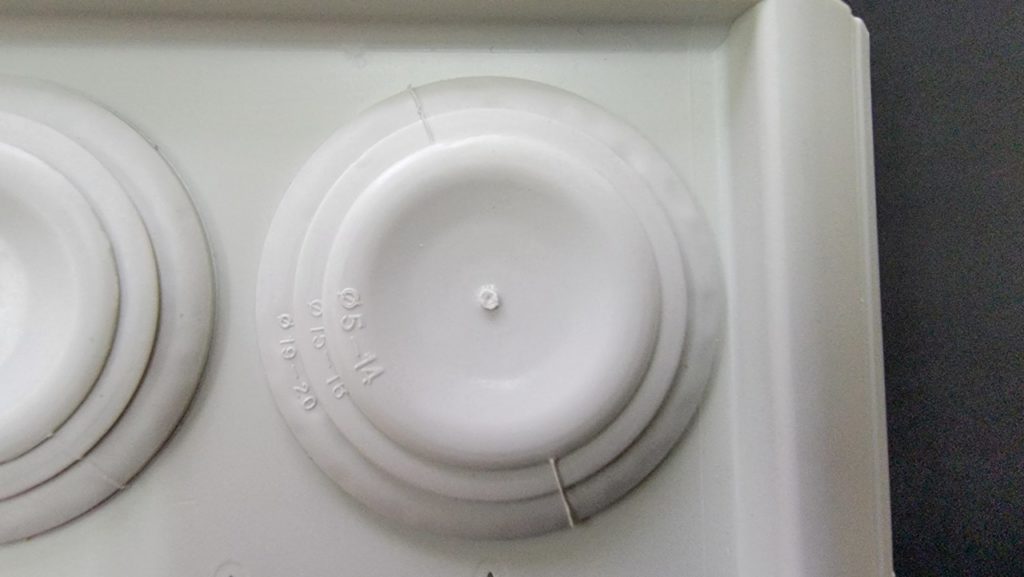

- ケーブル外径5〜20mmに適合します
- ボックス蓋の開閉はワンタッチ(T40)または、マイナスドライバー
(T60とT100)で迅速に行えます - 耐候性と難燃性、耐衝撃性を有しています
- 国際規格IEC60670-1の要求事項を満たしています
- JIS改定により、J60670-1(2021)では、IEC規格60670-1
を対応IEC規格として採用し、これに適合しています
【性 能】
- 材質:ポリプロピレン(本体)、EVA(ケーブル貫通部)
- 定格電圧:500V
- 使用箇所:屋内外(屋外は直射日光が当たらない場所)
- 防塵防水保護等級:IP55(T-40)、IP66(T-60及びT-100)
- 国際規格IEC 60695-2-11の耐⽕性試験、燃焼性試験温度650℃の項⽬を満たす
- 耐衝撃性能:IK07(高さ40cmからの500g落下衝撃に耐える)
- ハロゲンフリー、CEマーキング、VDEマーク取得
- 国際規格IEC60670-1適合
- 改正新JIS規格 J60670-1(2021)に適合
- 製造元:OBO BETTERMAN(ドイツ)
【品番及びサイズ】
品番 | 色 | サイズ(内有効寸法) | 貫通部 | 重量 | 在庫 |
T-40 | グレー | 77×77×46mm | 7ヶ所 | 62g | 有 |
T-60 | グレー | 100×100×48mm | 7ヶ所 | 120g | 有 |
T-100 | グレー | 136×102×57mm | 10ヶ所 | 163g | 有 |
【ダイレクト販売は以下品番をクリック下さい】(送料込み価格)
5個以上ご購入ユーザー様はご連絡下さい
プラグインシールボックスT−40ライトグレー
プラグインシールボックスT−60ライトグレー
プラグインシールボックスT−100ライトグレー
製品寸法
T-40
![](https://www.h-det.com/site/wp-content/uploads/2021/11/T40-2.png)
![](https://www.h-det.com/site/wp-content/uploads/2021/11/T40-1.png)
T-60
![](https://www.h-det.com/site/wp-content/uploads/2021/11/T60-2.png)
![](https://www.h-det.com/site/wp-content/uploads/2021/11/T60.png)
T-100
![](https://www.h-det.com/site/wp-content/uploads/2021/11/T100-2.png)
![](https://www.h-det.com/site/wp-content/uploads/2021/11/T100.png)
このボックスだからできること
高い防水性能を求める環境対策
【レジン注入でIP68保護と湿気防止】
【レジン注入でIP68保護性能と湿気防止】
![](https://www.h-det.com/site/wp-content/uploads/2021/11/1efad1b5aa917a846fa5b3fc11367269-1024x102.png)

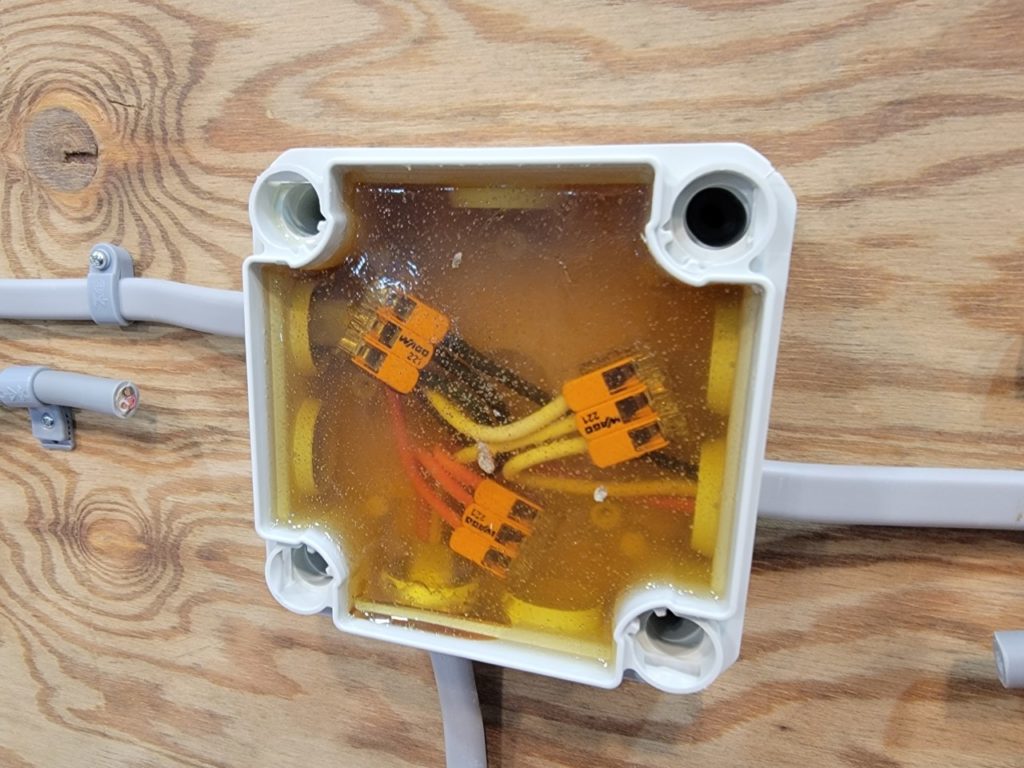

2液混合型レジンを注入することで電気絶縁性と防水性が高くなり、さらに湿気の浸入を防ぐことが可能となります。水平垂直設置に注入することが可能です。
(2液混合レジンも弊社に在庫しております)
※注入レジンはボックスに付属していません、別途購入が必要です。 弊社までお問合せ下さい。セルパック社製品を国内在庫しています。(最下部より資料ダウンロードできます)
セルパックシリコンジェルは透明性を保ち解体可能
![](https://www.h-det.com/site/wp-content/uploads/2021/12/20211216_153534-1024x768.jpg)
壁面取付時には注入用ノズルやキャップがあります
![](https://www.h-det.com/site/wp-content/uploads/2021/12/20211216_154348-1024x768.jpg)

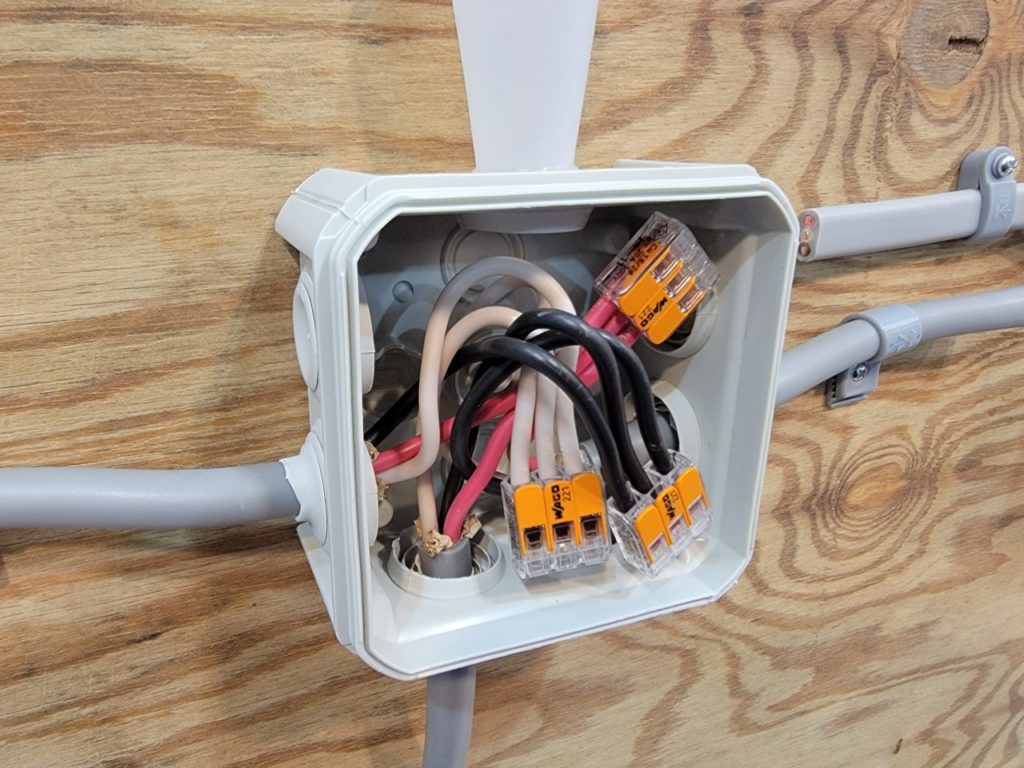

接続材の種類は問いません(写真はワンタッチコネクター)
![](https://www.h-det.com/site/wp-content/uploads/2021/12/20211216_150059-1024x768.jpg)
セルパックEGレジンは硬く、高い機械的強度を有します
![](https://www.h-det.com/site/wp-content/uploads/2021/12/20211216_151138-1024x768.jpg)
詳細は以下より資料をダウンロードしてご確認いただけます
