フィロシールプラスHDFIRE 管路口耐火防水
![](https://www.h-det.com/site/wp-content/uploads/2023/10/Filoform-1024x208.png)

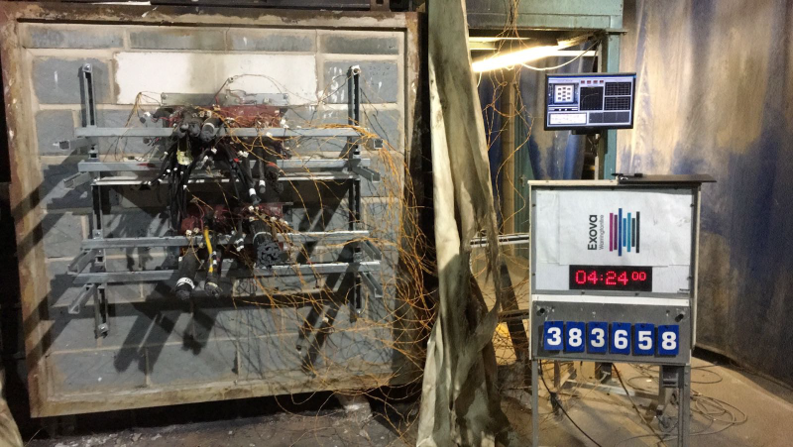

フィロシールプラスHDに耐火性能を持たせた製品。EN規格1336-3の最大4時間耐火試験をクリア。防水施工箇所に100kgの引張荷重を持たせることが可能な電力ケーブル向け製品。気密性能2bar、耐熱性能-40~120℃、最大内径160mmまでに幅広く適用します。
フィロフォーム社が提供する最も高性能なソリューション
![](https://www.h-det.com/site/wp-content/uploads/2023/10/filosealHDFIRE-1.png)
![](https://www.h-det.com/site/wp-content/uploads/2023/10/filoseal_hd_fire_instruction-1024x586.png)
![](https://www.h-det.com/site/wp-content/uploads/2023/10/filoseal_hd_fire_inserts_1.jpg)
![](https://www.h-det.com/site/wp-content/uploads/2023/10/filoseal_hd_fire_resistant_duct_sealing_2__1-1-1024x768.jpg)
![](https://www.h-det.com/site/wp-content/uploads/2023/10/filoseal_hd_fire_resistant_duct_sealing_1__1-1024x768.jpg)
【特 徴】
- 耐火と防水、気密の性能をもっています
- 1液性シリコンコンパウンドが優れた防水と気密性を有します
- 単心、多条配線、CVTケーブルと幅広く使えます

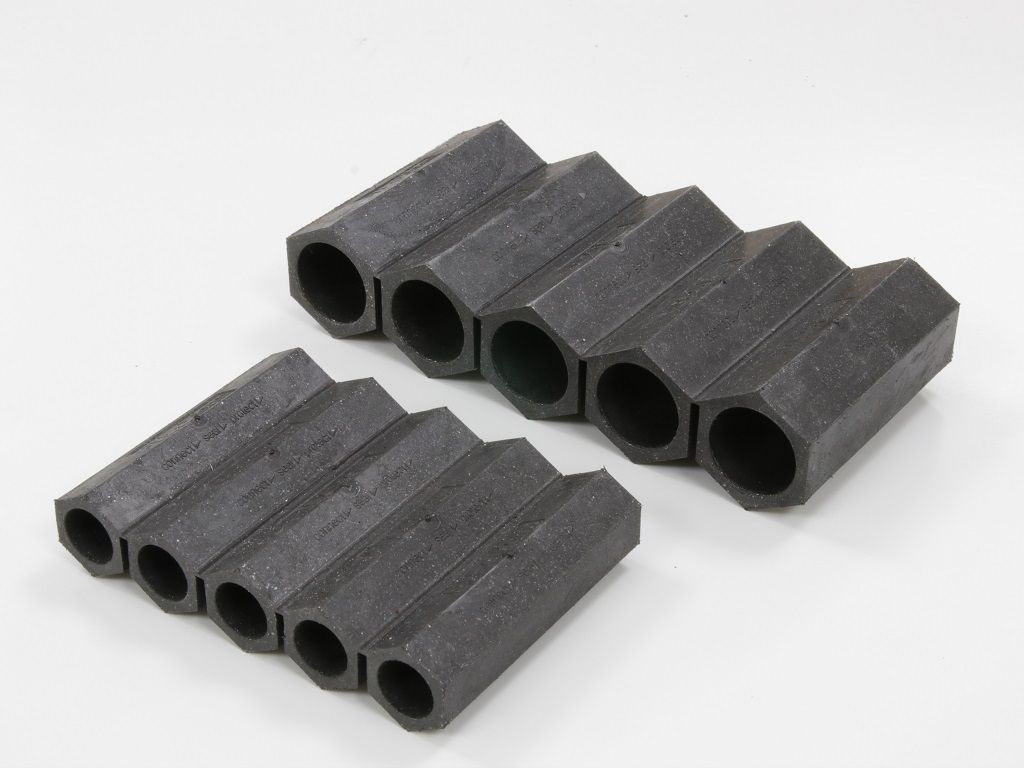

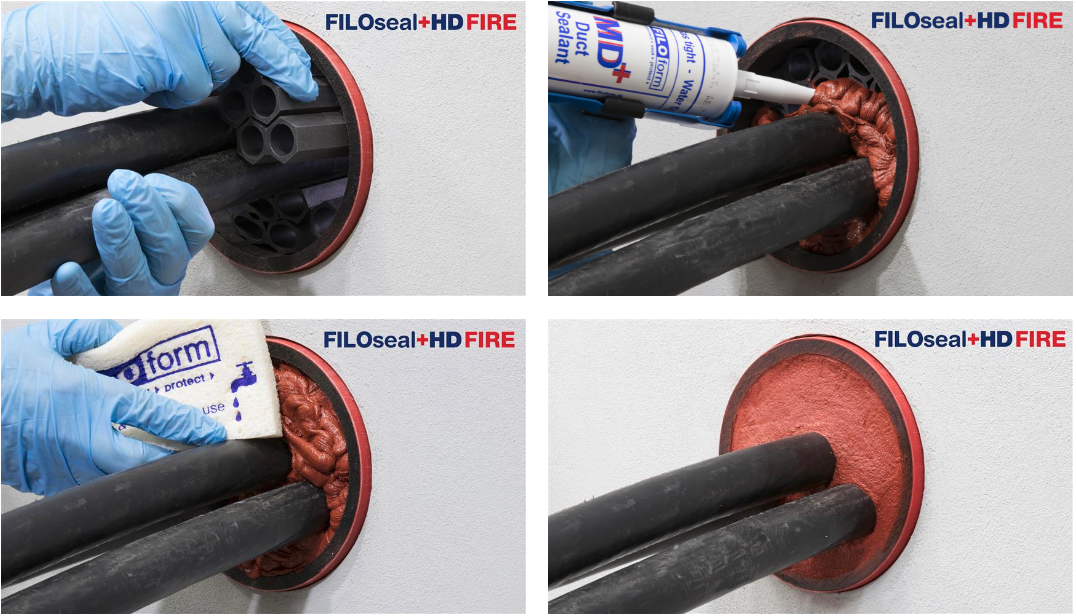

- 専用に開発された樹脂製六角パイプをケーブル隙間に挿入します
- 耐火六角樹脂パイプはケーブルの位置決めに最適な製品です
- 耐火六角樹脂パイプにより、ケーブル引張荷重100kgに耐えます
- コンパウンドはカートリッジ式なので、作業を迅速化します
- コーキングガン以外は全て箱にキット化されています
- 解体が可能で、ケーブル張り替え等にも適用します
- 水平部と垂直部へ施工ができます
- 管路内径最大φ160mmに適合する3サイズのラインアップ
- シリコンコンパウンドには耐燃焼性があります
- 耐油性、耐アルカリ性に優れています
【性 能】
- 気密性能2.0bar(0.2M㎩、2気圧相当)
- ケーブル曲げ時1.0barの気密性能を有す
- 引張荷重100kgに耐える
- 耐熱温度最大-40~120℃
- シリコンコンパウンドは耐火性を有します
- 完全硬化7~10日(防水引張性能発揮に必要な時間)
- コンパウンドは保管期限製造後12カ月(単品で購入可能)
![](https://www.h-det.com/site/wp-content/uploads/2023/10/TEST.png)
【用 途】

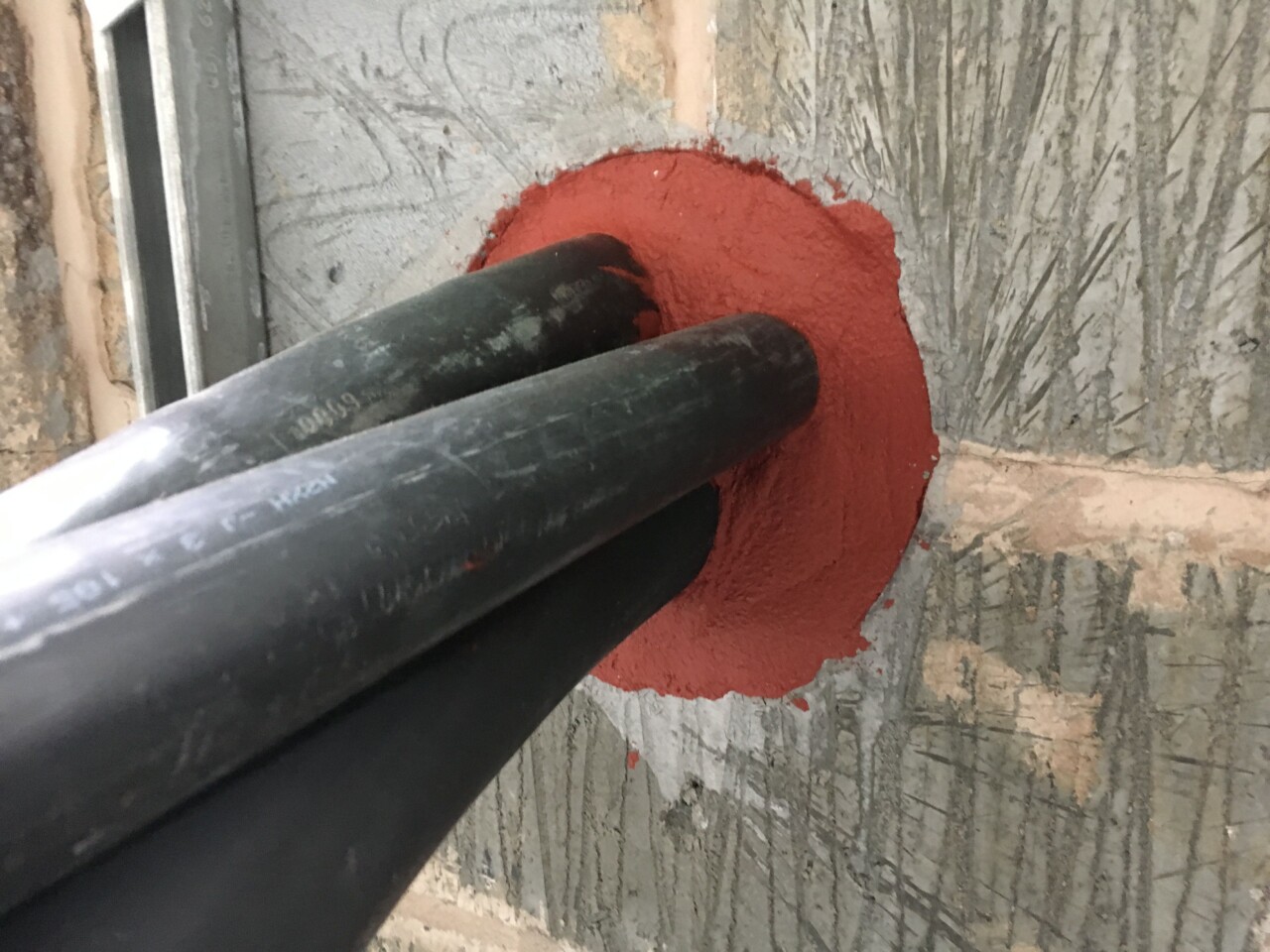

- マンホールやハンドホールの管路口防水、ガス侵入防止
- 変電所のピット内
- 上水道設備、データセンター
- 再生可能エネルギーの各種設備

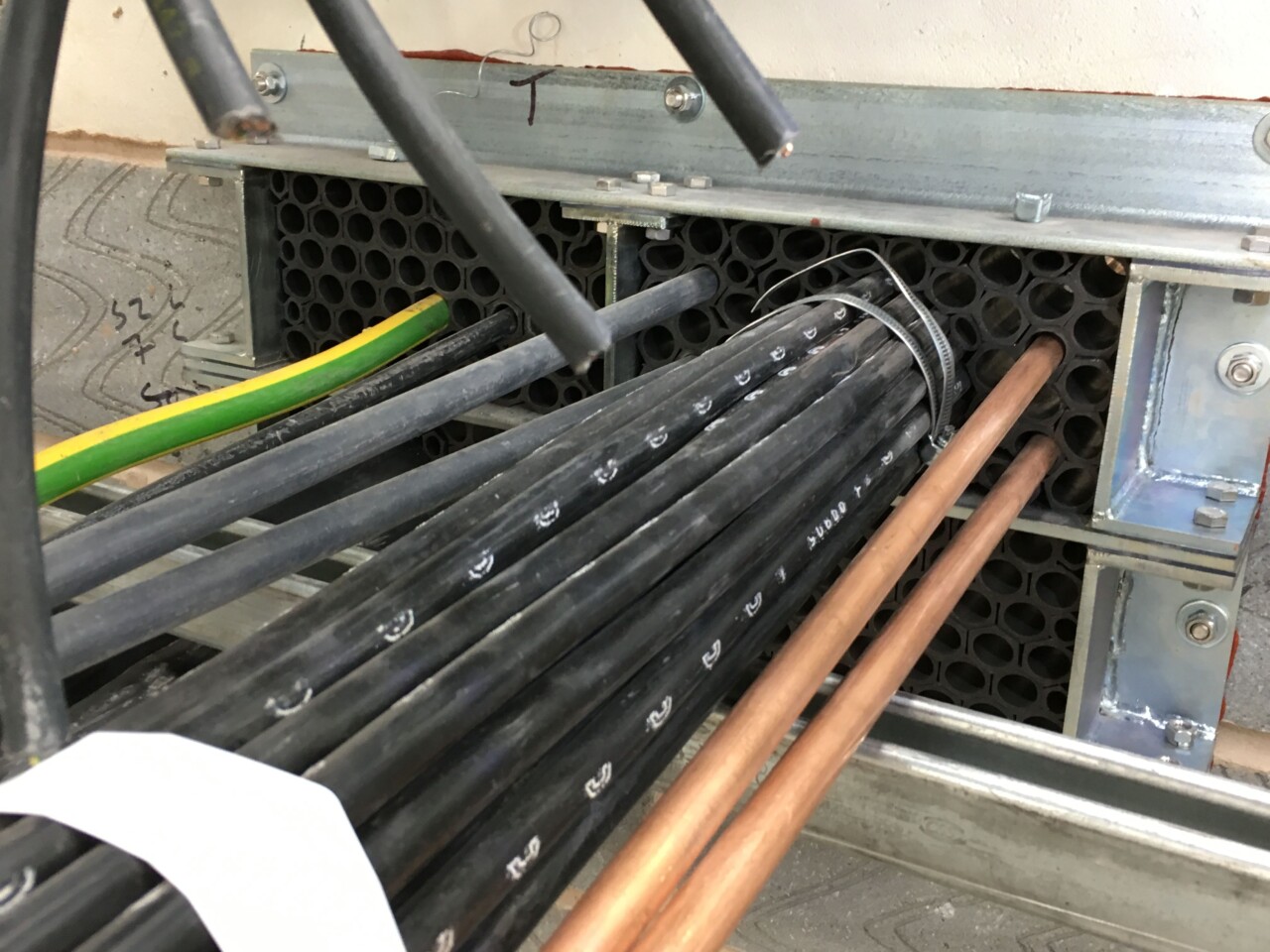

- 電気室壁床のケーブル及びパイプ貫通部の防水
- 高い耐圧性能を要求される箇所(水及びガス)
- ケーブル把持力が求められる箇所
- 貫通部に振動吸収などの性能を求める箇所
- 角型開口部はの対応はお問合せください
【動 画】
【製品資料ダウンロード】
品名・サイズ | 適用 | 図面 | 在庫区分 | メーカー |
---|---|---|---|---|
フィロシールプラスHD FIRE110 | 最大管路内径110mm/ケーブル最大径80mm | 図面(PDF) | 要確認 | FILOFORM社 オランダ ![]() |
フィロシールプラスHD FIRE160 | 最大管路内径160mm/ケーブル最大径130mm | 要確認 | FILOFORM社 オランダ ![]() |
