両スネークSPスライダー(防災・耐震化製品)

両スネーク
両スネーク

SPスネーク管(曲管)を、伸縮管の両端に取付けた製品です。
沈下における管の変形・扁平を可とう管・伸縮管等で吸収します。
(沈下時曲り角度最大45度、伸縮量最大414mm)
鋼管対応品は40A-150Aまで取り揃え、各種耐震管路材の端部は溝加工、
ねじ継手、ねじなし継手付等オプションで付けることができます。
※想定沈下量1.0m(大規模)以上

庁舎、工場、プラント、発変電所、データセンター、病院等の重要な設備の
管路耐震化対策に適しております。
また、マンホールが沈下する恐れの箇所、橋梁添架部分の耐震対策として
有効な製品です。

製品資料 両スネークSPスライダー資料

沈下試験動画(メーカー様ホームページより)

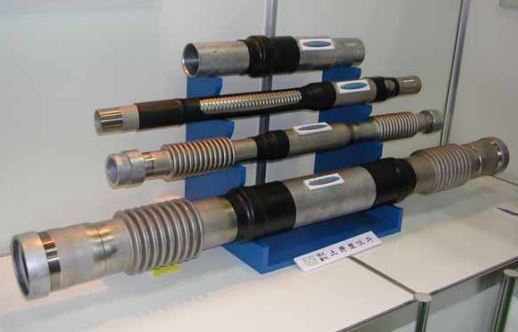

sp6

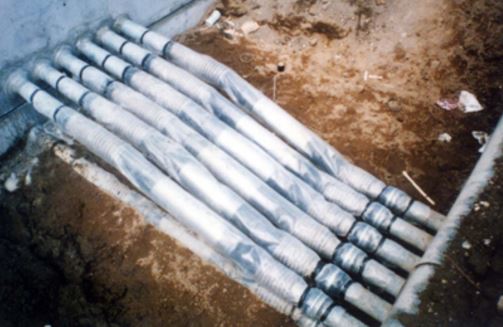

sp2

品名・サイズ 適用 図面 在庫区分 メーカー
両スネークSPスライダー 40A   受注生産品 (株)土井製作所 (株)土井製作所サイトへ移動する
両スネークSPスライダー 50A   受注生産品 (株)土井製作所 (株)土井製作所サイトへ移動する
両スネークSPスライダー 80A 図面(PDF) 受注生産品 (株)土井製作所 (株)土井製作所サイトへ移動する
両スネークSPスライダー 100A 図面(PDF) 受注生産品 (株)土井製作所 (株)土井製作所サイトへ移動する
両スネークSPスライダー 125A 図面(PDF) 受注生産品 (株)土井製作所 (株)土井製作所サイトへ移動する
両スネークSPスライダー 150A   受注生産品 (株)土井製作所 (株)土井製作所サイトへ移動する
