SPスネーク管(SUS製ジャバラ管)

異径ユニジョイント
snake

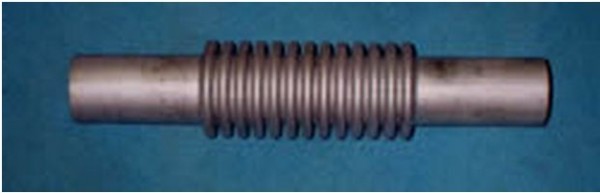

snake2

ステンレス製鋼管を膨らませて蛇腹加工することで曲がり易く、可とう時の
扁平強度を持たせた曲げ管です。

■特徴
・応力がかかった場合、最大45°まで曲がり、地盤沈下や地震等の対策となります。
・地盤沈下が想定される箇所には単独で使用しますが、沈下が激しいと思われる箇所には
 は片スネークSPスライダー」(または「片スネークスライダー」)と合わせて使用します。
・単独での想定沈下量小規模(0.2m以下)となります。
・マンホールや建屋からの管路に対して、効率よく耐震対策、液状化現象対策が行えます。



提案使用例はこちらから。マンホールからの地震対策提案

製品資料はこちらから SPスネーク管資料

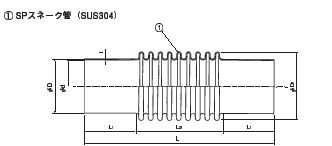

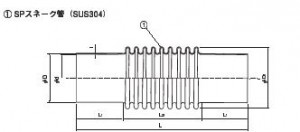

snake3

サイズ 全長L L1 波部L2 外径ΦD 内径Φd 波外径ΦD1 肉厚t 山数n
40A×400L 400 96 208 48.6 46.2 65 1.2 18
50A×400L 400 110 180 60.5 57.5 85 1.5 13
80A×400L 400 110 180 89.1 85.1 118 2 9
100A×400L 400 110 180 114.3 110.3 145 2 9
125A×400L 400 110 180 139.8 135.8 185 2 6
150A×400L 500 121 258 165.2 159.2 225 3 6
