防水鋳鉄管防水装置(配電CVT用)

配電用6.6kV及び22KV CVTケーブルの防水管用管路口防水装置です。
ケーブルサイズ等により選定が必要となります。
また、ケーブルサイズに合わせたパッキンを使用することで高い耐水圧性能を
有しております。

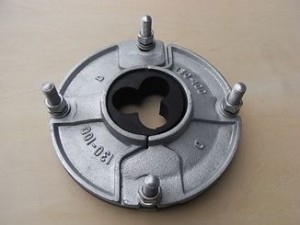

bousuisouchi2
耐水圧 0.294MPa
ゴムパッキン間にネオシールを充填することにより防水します。

防水鋳鉄管はこちらからご覧いただけます。
製品資料はこちらから 防水鋳鉄管防水装置(配電CVT用)

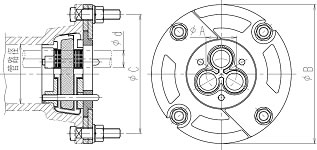

114-01-thumb-317x150-117

CVT6.6kV 呼称 Φd ΦA ΦB ΦC 適用ケーブル
(mm) (mm) (mm) (mm) サイズ(m㎡)
管路径 Φ100 CVT100-60 22 43 234 200 60
CVT100-150 29 51 150
CVT100-250 35 56 250
CVT100-325 37 56 325
管路径 Φ130 CVT130-60 22 43 264 230 60
CVT130-150 29 51 150
CVT130-250 35 58 250
CVT130-325 37 60 325
CVT130-500 43 67 500
CVT130-600 47 72 600
管路径 Φ150 CVT150-60 22 43 284 250 60
CVT150-150 29 51 150
CVT150-250 35 58 250
CVT150-325 37 60 325
CVT150-500 43 67 500
CVT150-600 47 72 600
製品の説明書をPDF ファイルでご覧いただけるものがございます。

PDF ファイルをご覧いただくためには、Adobe Acrobat Reader が必要です。アドビ社のサイトより無料でダウンロード可能です。
