製品情報PRODUCTS

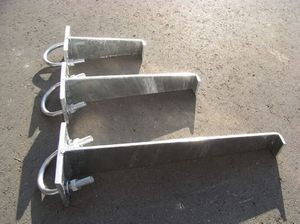

ケーブルサポートハンガー(受金物)

受金物
ukekana

■用途
マンホールおよび地下ピット、とう道内において、ケーブル及び接続部を支持するために
使用します。
鋼管サポートポールと併用します。65A(外径76.3mm)の鋼管に取付が可能となって
おります。

■特徴
用途によって下記のような種類に分類されます。
末尾品番Cタイプ:ケーブル通過箇所に使用、Uボルト1本で角度調整が可能です。
末尾品番Jタイプ:ジョイント部などの過重がかかる箇所へ使用します。
Uボルト2本固定、角度調整不可能。
末尾J自在タイプ:Jタイプと同じ用途に使用しますが、角度調整が
可能な製品です。

■特注品の製作も承ります!
両端支持、特注長さ、形状等に対応いたします。
ご相談下さい。

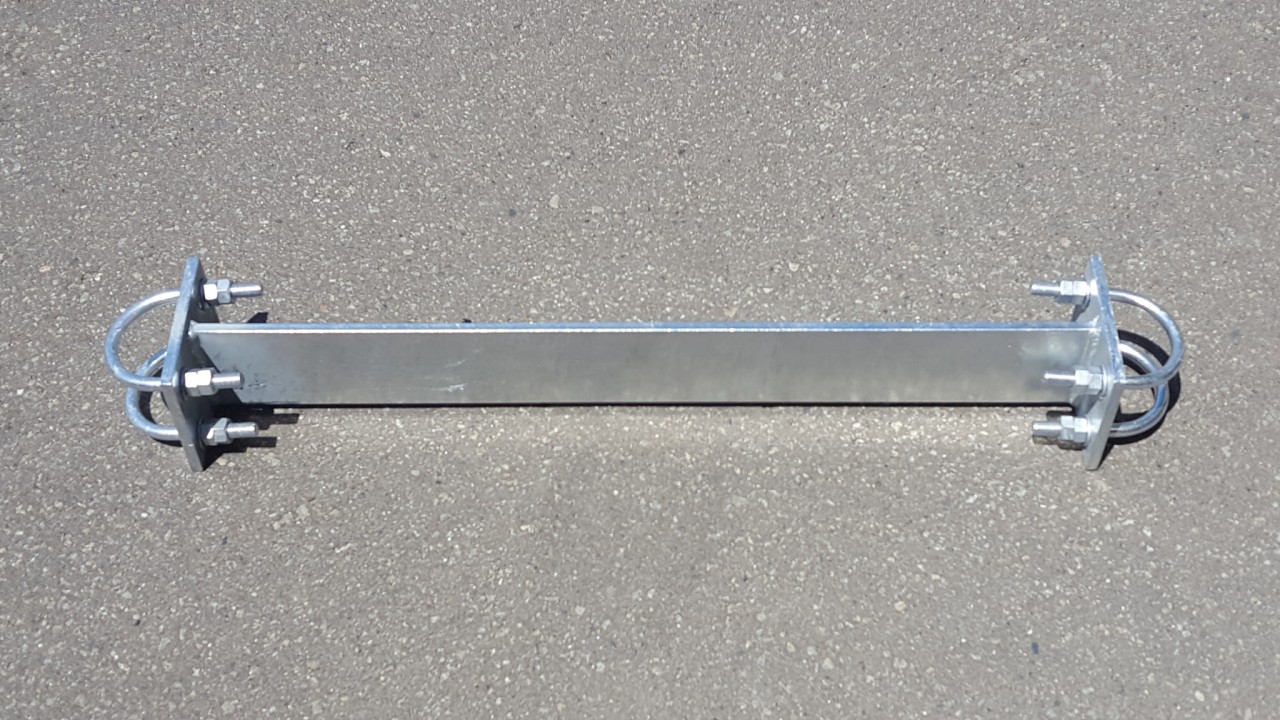

●特注品製作例(両端支持タイプ)
2016-07-14 11.05.06

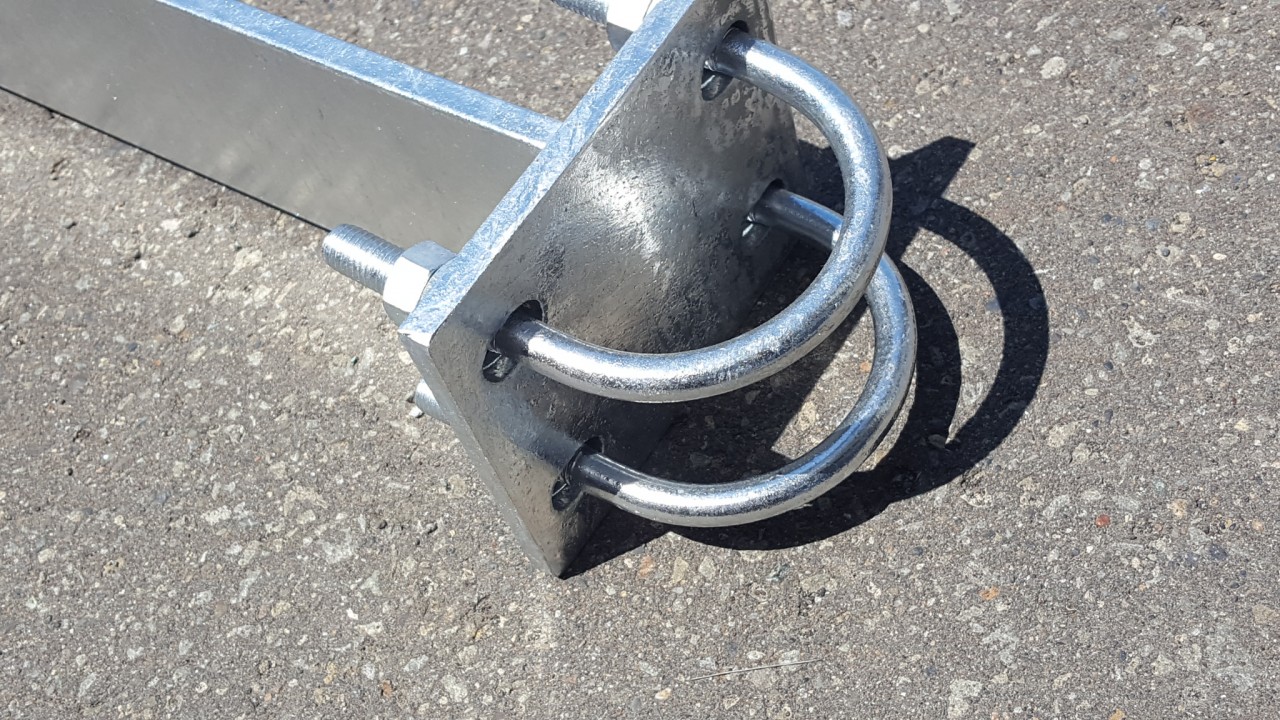

●両端支持タイプ(角度調整無し)
2016-07-14 11.05.10

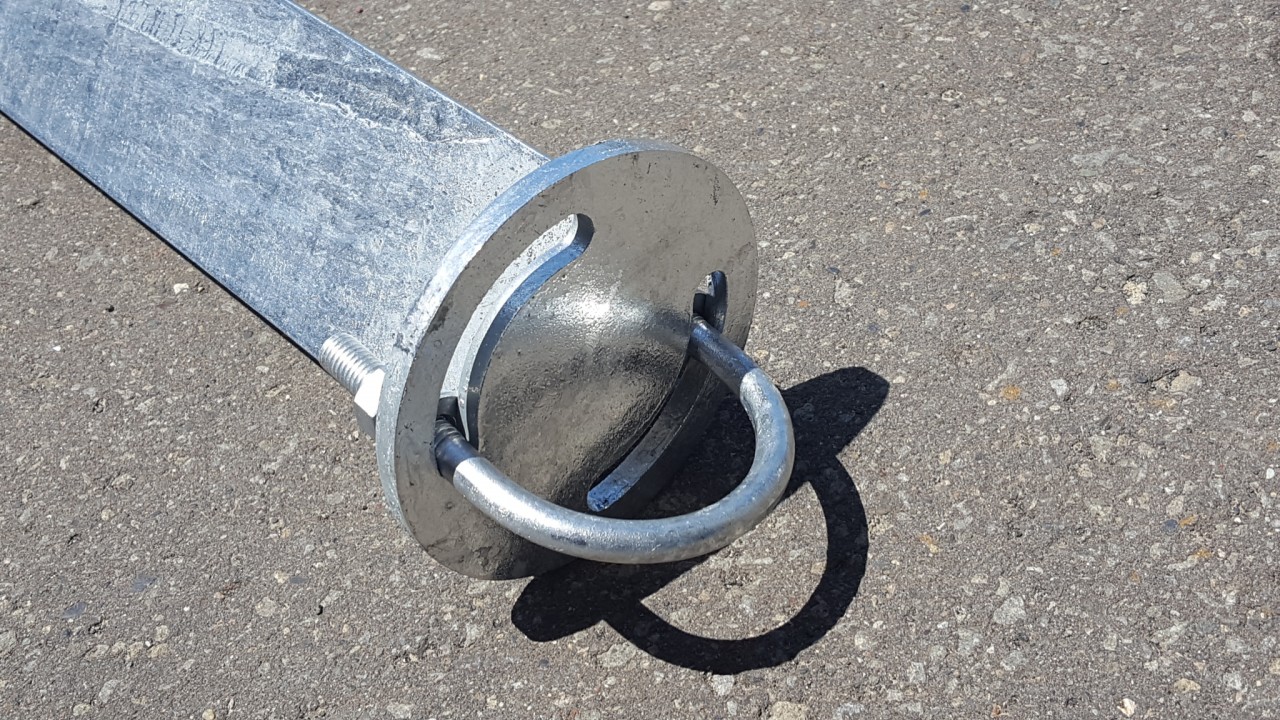

●両端支持タイプ(角度調整あり)
2016-07-14 11.06.34

製品資料はこちら ケーブルサポートハンガー資料

品名・サイズ 適用 図面 在庫区分 メーカー
65A-200C ケーブル通過用 図面(PDF) 都度ご確認ください。 北海道ダイエィテック
65A-300C ケーブル通過用 図面(PDF) 都度ご確認ください。 北海道ダイエィテック
65A-400C ケーブル通過用 図面(PDF) 都度ご確認ください。 北海道ダイエィテック
65A-500C ケーブル通過用 図面(PDF) 都度ご確認ください。 北海道ダイエィテック
65A-300J ケーブル接続部用   都度ご確認ください。 北海道ダイエィテック
65A-400J ケーブル接続部用   都度ご確認ください。 北海道ダイエィテック
65A-500J ケーブル接続部用   都度ご確認ください。 北海道ダイエィテック
65A-600J ケーブル接続部用   都度ご確認ください。 北海道ダイエィテック
65A-300J(自在型) ケーブル接続部用   都度ご確認ください。 北海道ダイエィテック
65A-400J(自在型) ケーブル接続部用   都度ご確認ください。 北海道ダイエィテック
65A-500J(自在型) ケーブル接続部用   都度ご確認ください。 北海道ダイエィテック
65A-600J(自在型) ケーブル接続部用   都度ご確認ください。 北海道ダイエィテック
製品の説明書をPDF ファイルでご覧いただけるものがございます。

PDF ファイルをご覧いただくためには、Adobe Acrobat Reader が必要です。アドビ社のサイトより無料でダウンロード可能です。
