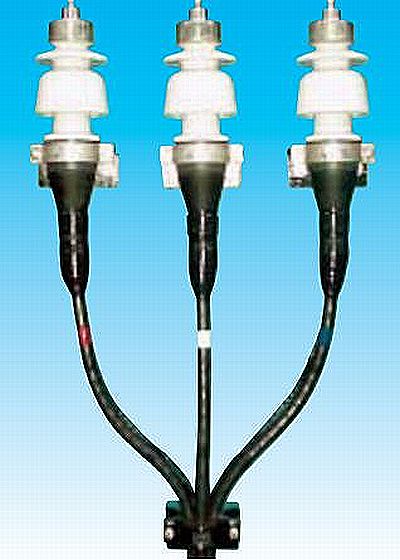

6.6kV碍子型耐塩終端接続材(北海道電力規格品)

北海道電力管内にて、塩害地域における6.6kVケーブルの終端接続部に使用します。
■特徴
汚損閃絡0.35mg/cm2以上(試験値)の重塩害タイプです。
※CV3心タイプ、アルミ導体については受注生産品となります。別途ご相談下さい。


■性 能

試験項目 性能
商用周波耐電圧 35kV 1時間(通電温度上昇後は6.9kV 10分)に耐えること
雷インパルス耐電圧 -95kV 3回に耐えること

商用周波電圧
部分放電

6.9kV(電圧上昇時)
5.3kV(電圧降下時)10pc以下のこと
通電温度上昇 105℃、3時間、3回で異常のないこと
引張強さ 導体断面積×6.9×107/㎡以下のこと
長期課通電 10kV、連続30日に耐えること
(導体温度90℃となる電流を8時間ON、16時間OFF)
気密 4.9×104Pa、
1時間で漏れないこと
汚損閃絡 0.35mg/㎠で6.9kV以上のこと
注水閃絡 17kV以上のこと

製品仕様図はこちら 6600V 差込式耐塩用終端箱 仕様図

■製品種別

CVTケーブル用 在庫
6.6kV Cu-CVT14  ×
6.6kV Cu-CVT22  ×
6.6kV Cu-CVT38  在庫品
6.6kV Cu-CVT60  在庫品
6.6kV Cu-CVT100  在庫品
6.6kV Cu-CVT150  在庫品
6.6kV Cu-CVT250  在庫品
6.6kV Cu-CVT325  在庫品
6.6kV Cu-CVT325(端子C4仕様)   ×
CV3芯ケーブル用  在庫
6.6kV Cu-CV×3C 22  ×
6.6kV Cu-CV×3C 38  ×
6.6kV Cu-CV×3C 60  ×
6.6kV Cu-CV×3C 100  ×
6.6kV Cu-CV×3C 150  ×
6.6kV Cu-CV×3C 250  ×
6.6kV Cu-CV×3C 325  ×
アルミCVTケーブル用  在庫
6.6kV AL-CVT200 ×
6.6kV AL-CVT400 ×
6.6kV AL-CVT500 ×
品名・サイズ 適用 図面 在庫区分 メーカー
6.6kV碍子型耐塩終端接続材料   一部在庫 古河電工パワーシステムズ㈱ 古河電工パワーシステムズ㈱サイトへ移動する
製品の説明書をPDF ファイルでご覧いただけるものがございます。

PDF ファイルをご覧いただくためには、Adobe Acrobat Reader が必要です。アドビ社のサイトより無料でダウンロード可能です。
