製品情報PRODUCTS

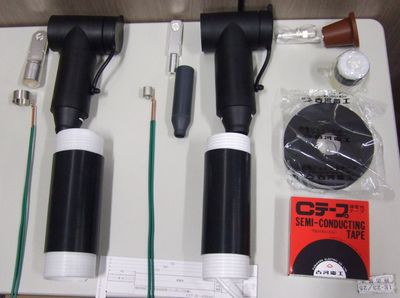

6.6kV機器直結T形終端接続部(北海道電力規格品)

北海道電力管内の開閉器塔、変圧器塔へのケーブル接続に使用します。


■特徴
・T形絶縁筒と絶縁保護チューブの採用により作業性が向上。
・高圧検電器で検電作業が行えますので、感電事故を防ぐことができます。
・T形絶縁筒の採用によりコンパクト化されております。
・空回路の保護用に絶縁保護カバーも用意しております。

製品資料はこちらから 6kV機器直結T型終端接続カタログ

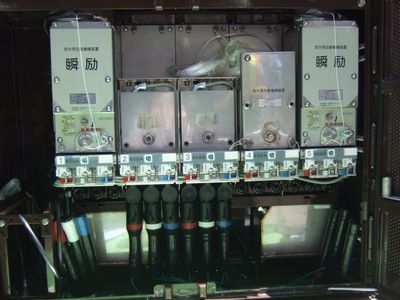

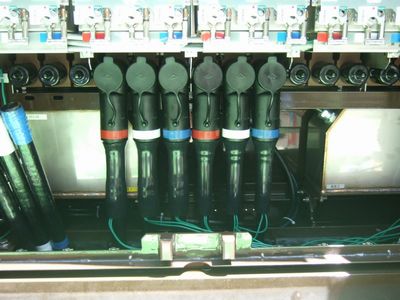

■機器取付例

■製品特性

試験項目 性能
商用周波耐電圧 35kV 1時間(通電温度上昇後は6.9kV 10分)に耐えること
雷インパルス耐電圧 -95kV 3回に耐えること
商用周波電圧
部分放電
6.9kV(電圧上昇時)5.3kV(電圧降下時)10pc以下のこと
検電特性 高圧検電器が動作すること

■製品種別

CVTケーブル用  在庫
6.6kV Cu-CVT22 ×
6.6kV Cu-CVT38  在庫品
6.6kV Cu-CVT60  在庫品
6.6kV Cu-CVT100  在庫品
6.6kV Cu-CVT150  在庫品
6.6kV Cu-CVT250  在庫品
6.6kV Cu-CVT325  在庫品
6.6kV Cu-CVT400  在庫品
絶縁保護カバー  在庫品

※物件での購入時には納期等をご確認願います。

品名・サイズ 適用 図面 在庫区分 メーカー
機器直結T形終端接続部   一部在庫 古河電工パワーシステムズ㈱ 古河電工パワーシステムズ㈱サイトへ移動する
製品の説明書をPDF ファイルでご覧いただけるものがございます。

PDF ファイルをご覧いただくためには、Adobe Acrobat Reader が必要です。アドビ社のサイトより無料でダウンロード可能です。
