製品情報PRODUCTS

6.6kV常温収縮式直線接続材(北海道電力規格品)

北海道電力管内の6.6kVケーブル直線接続に使用します。
北海道電力規格品です。

■特徴
・常温収縮式のため施工時間が短縮されます。
・レジン圧入工法に比べ、施工時間が早く絶縁抵抗測定や耐圧作業が早く行えます。
上記の特徴により、事故復旧等で停電時間を短縮することが可能です。
・防水処理には、多くの実績がある防水テープ処理工法を採用しています。
・変電所ピット、マンホール内、架空ケーブルの接続に使用いただけます。
・異径接続にも対応いたします。(異径接続キットが必要です)

製品資料はこちらから 常温収縮6.6kV直線接続材資料

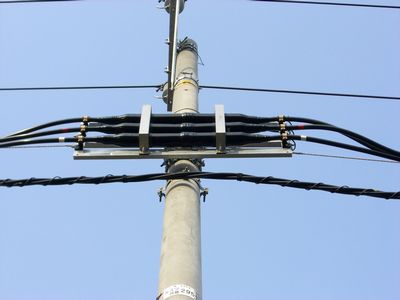

■取付例(洞爺湖サミット架空ケーブル施工)


■製品特性

試験項目 性能
商用周波耐電圧 35kV 1時間(通電温度上昇後は6.9kV 10分)に耐えること
雷インパルス耐電圧 -95kV 3回に耐えること
商用周波電圧部分放電 6.9kV(電圧上昇時)5.3kV(電圧降下時)10pc以下のこと
通電温度上昇 105℃、3時間、3回で異常のないこと
引張強さ 導体断面積×107N/㎡以下のこと
長期課通電 10kV、連続30日に耐えること(導体温度90℃となる電流を8時間ON、16時間OFF)
水密性 98kPa(外圧)、1時間で異常のないこと

■製品種別

CVTケーブル用  在庫
6.6kV Cu-CVT38  在庫品
6.6kV Cu-CVT60  在庫品
6.6kV Cu-CVT100  在庫品
6.6kV Cu-CVT150  在庫品
6.6kV Cu-CVT250  在庫品
6.6kV Cu-CVT325  在庫品
6.6kV Cu-CVT400  手配品
異径接続キット38-60  手配品
異径接続キット60-100  手配品
異径接続キット250-325  在庫品
異径接続キット250-400  手配品
異径接続キット325-400  手配品

※物件での購入時には納期等をご確認願います。

品名・サイズ 適用 図面 在庫区分 メーカー
6.6kV常温収縮式直線接続材   一部在庫 古河電工パワーシステムズ㈱ 古河電工パワーシステムズ㈱サイトへ移動する
製品の説明書をPDF ファイルでご覧いただけるものがございます。

PDF ファイルをご覧いただくためには、Adobe Acrobat Reader が必要です。アドビ社のサイトより無料でダウンロード可能です。
