製品情報PRODUCTS

33kVセミプレハブ式終端接続箱

33kV  CVTケーブルの終端接続に使用します。(JCAA C6101・6102)
【北海道電力様採用品】


■特徴
・33KV CVT60~325mm2までのケーブルサイズに適合します。
・設置環境、汚損区分によりB-301、B-401、B-321の碍管が選択できます。
・据置型、壁取付型の2種類の固定方法があります。
・固定端子が製品価格に含まれております。

製品仕様書はこちらから 北海道配電仕様33kv終端接続部仕様書

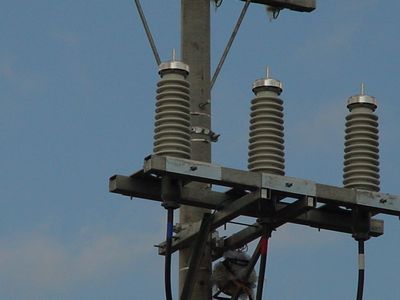

■据置型取付例

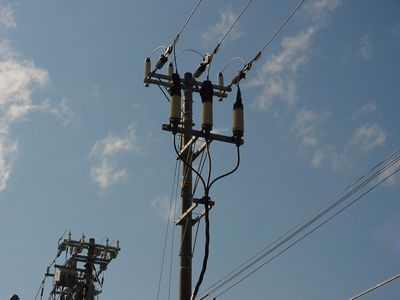

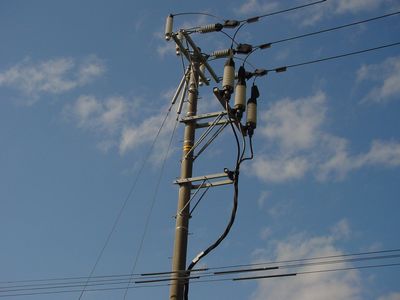

■壁取付型取付例

■製品特性

試験項目 性能
商用周波耐電圧 86kV 1時間に耐えること
雷インパルス耐電圧 -305kV 3回に耐えること
商用周波部分放電 26kVで10pc以下の部分放電が生じないこと

■碍管選定

碍管汚損区分 選定表
碍管型番 想定塩分付着密度(㎎/㎠)
22KV 33KV
B201 0.03以下
B301 0.12以下 0.03以下
B401 0.35以下 0.06以下
B321 0.12以下

■製品種別

製品サイズ 固定方式 碍管B301 碍管B401 碍管B321 納期
33KV CVT60 据置型 標準3ヶ月
壁取付型 × 標準3ヶ月
33KV CVT100 据置型 標準3ヶ月
壁取付型 × 標準3ヶ月
33KV CVT150 据置型 標準3ヶ月
壁取付型 × 標準3ヶ月
33KV CVT200 据置型 標準3ヶ月
壁取付型 × 標準3ヶ月
33KV CVT250 据置型 標準3ヶ月
壁取付型 × 標準3ヶ月
33KV CVT325 据置型 標準3ヶ月
壁取付型 × 標準3ヶ月
品名・サイズ 適用 図面 在庫区分 メーカー
33kVセミプレハブ式終端接続箱   受注生産 古河電工パワーシステムズ㈱ 古河電工パワーシステムズ㈱サイトへ移動する
製品の説明書をPDF ファイルでご覧いただけるものがございます。

PDF ファイルをご覧いただくためには、Adobe Acrobat Reader が必要です。アドビ社のサイトより無料でダウンロード可能です。
