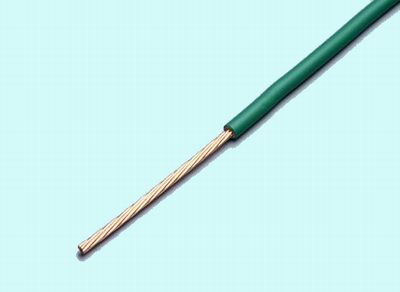

IV線(600V ビニル絶縁電線)

屋内配線用のビニル絶縁電線です。屋内電気配線用途としては、
接地用の電線や、スイッチ・コンセント類の渡り線として使用されます。
電線の色識別としては、黒・白・赤・緑の他に、黄・青などあります。
黒・赤を電源線、白を中性線、緑を接地線のように使分けいたします。

●準拠規格:JIS C 3307、3005
●用途:電気用導体、鉄塔、マンホール接地工事での接地極接続等

製品仕様

 公称断面積(mm2) 導体構成(本/mm) 導体外径(mm) 絶縁体厚さ(mm) 仕上外径(mm)   概算重量(kg/m)
 14  7/1.6 4.8 1.4 7.6 0.175
 22  7/2.0  6.0  1.6  9.2  0.26
 38  7/2.6  7.8  1.8  11.5  0.43
 60  19/2.0  10.0  1.8  14.0  0.65
 100  19/2.6  13.0  2.0  17.0  1.07
 150  37/2.3  16.1  2.2  21  1.6
 200  37/2.6  18.2  2.4  23  2.04

代表的製品カタログはこちら IV線カタログ(住電日立ケーブル様資料より)
代表的製品仕様書はこちら IV線仕様書(昭和電線様資料より)



製品の説明書をPDF ファイルでご覧いただけるものがございます。

PDF ファイルをご覧いただくためには、Adobe Acrobat Reader が必要です。アドビ社のサイトより無料でダウンロード可能です。
