軽量防水管

軽量防水管

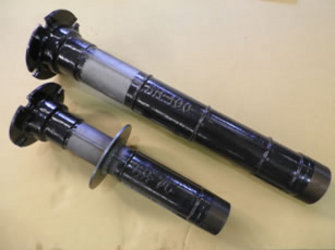

152-01-thumb-335xauto-518

従来の防水鋳鉄管の材質を変えることにより、軽量化を実現した製品です。
現場での作業性を考慮し、防水管の軽量化(リブ構造)を図りました。
※材質を球状黒鉛鋳鉄(FCD)を使用したことにより、従来品と同強度を実現しています。

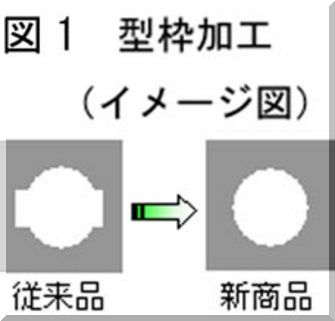

従来品と違い、管の外側に社章等による鋳出の凸部を無くした為、型枠への加工は円で
対応できます。

製品資料 軽量防水管

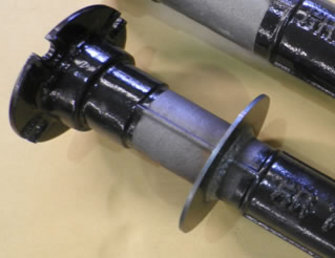

水切りつば、接地端子は従来品通り取付可能です。
管路口防水装置、仮防水蓋、異物継手等におきましては従来品をご使用いただけます。

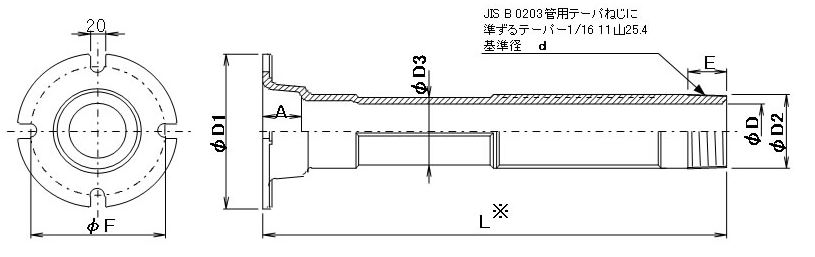

呼び径 × 長さ(定尺) 寸法(mm)質量
φD1 φD2 φD3 A E φF d 質量kg 従来品kg (従来比)
75× 600 209 99 91 50 50 175 98.43 12 17 ▲29%
75× 900 209 99 91 50 50 175 98.43 17 25 ▲32%
100× 900 234 124 116 50 50 200 123.45 22 31 ▲29%
100×1200 234 124 116 50 50 200 123.45 29 40 ▲30%
150× 900 284 174 166 50 60 250 173.28 32 46 ▲33%
150×1200 284 174 166 50 60 250 173.28 42 60 ▲30%
