タイヨージョイントF-1型

タイヨージョイントF1型

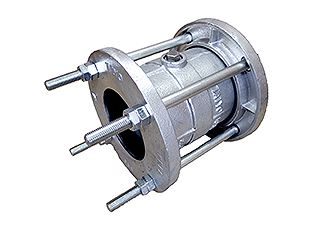

f1
タイヨージョイントF-1型はフリー型のドレッサータイプ
の鋳物製の製品です。パイプの伸縮を吸収する
伸縮継手として使用されています。
使用圧力1.0Mpa

ゴムリングがクサビ形の断面形状を持ち、フランジをセットボルトで
締め付けることにより、ソケットテーパー部とパイプ外面とに圧着して
気密を保持する構造となっております。

管の伸縮力がゴムリング面圧以上になるとスライドし、管外径と
本体のクリアランスで可撓機能を有します。

場内配管(浄水場,下水処理場)、水管橋,添架管、農業用水
プラント配管、造船(海水配管〈バラスト〉,燃料配管,消火配管)
その他様々な配管接続材としてご使用いただけます。

製品資料 タイヨージョイントF1

f12

名 称 F-1型
サイズ 40A~600A
製品説明 タイヨージョイントF-1型はフリー型のドレッサータイプ
の鋳物製の製品です。パイプの伸縮を吸収する
伸縮継手として使用されています。
使用圧力 1.0MPa

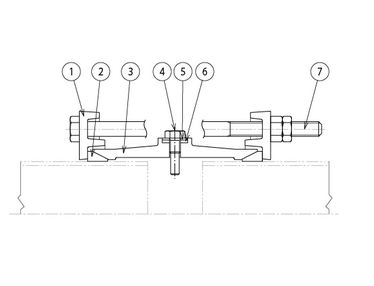

材質(標準) ①フランジ…FCD450-10
②ゴムリング…SBR,NBR
③ソケット…FCD450-10
④ストップボルト…SUS304
⑤ワッシャー…SUS304
⑥パッキン…NBR
⑦ボルト,ナット…SS400,SUS304
防食処理
(用途により選択)
・フタル酸樹脂エナメル塗装
・溶融亜鉛メッキ
・ナイロンコーティング
・エポキシコーティング
用 途 ・場内配管(浄水場,下水処理場)
・水管橋,添架管
・農業用水
・プラント配管
・造船(海水配管〈バラスト〉,燃料配管,消火配管)
・その他
品名・サイズ 適用 図面 在庫区分 メーカー
タイヨージョイントF-1型 40A~600A 図面(PDF) 手配品 タイヨージント(株) タイヨージント(株)サイトへ移動する
