タイヨージョイントDR型(低圧用配管継手)

タイヨージョイントDR型
dr

タイヨージョイントDR型は、低圧圧力用配管継手として
使用圧力0.5Mpa以下の配管接続にご使用いただけます。
使用用途に応じてコスト低減が可能な製品です。

ゴムリングがクサビ形の断面形状を持ち、フランジをセットボルトで
締め付けることにより、ソケットテーパー部とパイプ外面とに圧着して
気密を保持する構造となっております。

管の伸縮力がゴムリング面圧以上になるとスライドし、管外径と
本体のクリアランスで可撓機能を有します。

一般的に、水、空気等の配管接続材としてお使いいただけます。
但し本製品のゴムリングはSBR(天然ゴム系)となり、使用温度範囲は
-30~40℃となります。温度範囲を超える配管に使用する場合には
ご相談ください。

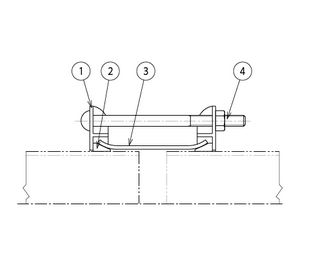

dr2

名 称 スリーブジョイントDR型(低圧用)
サイズ 50A~300A
製品説明 タイヨージョイントDR型はフリー型の
ドレッサータイプの製品です。
使用圧力 0.5MPa
材質(標準) ①フランジ…SS400
②ゴムリング…SBR
③ソケット…SS400
④ボルト,ナット…SS400
防食処理 ・標準仕様は錆止め塗装
※オプションにて下記塗装の対応も可能です。
・溶融亜鉛メッキ
・ナイロンコーティング
・エポキシコーティング
品名・サイズ 適用 図面 在庫区分 メーカー
スリーブジョイントDR型低圧用 50A 図面(PDF) 受注生産品 タイヨージョイント(株) タイヨージョイント(株)サイトへ移動する
スリーブジョイントDR型低圧用 65A 図面(PDF) 受注生産品 タイヨージョイント(株) タイヨージョイント(株)サイトへ移動する
スリーブジョイントDR型低圧用 80A 図面(PDF) 受注生産品 タイヨージョイント(株) タイヨージョイント(株)サイトへ移動する
スリーブジョイントDR型低圧用 100A 図面(PDF) 受注生産品 タイヨージョイント(株) タイヨージョイント(株)サイトへ移動する
スリーブジョイントDR型低圧用 125A 図面(PDF) 受注生産品 タイヨージョイント(株) タイヨージョイント(株)サイトへ移動する
スリーブジョイントDR型低圧用 150A 図面(PDF) 受注生産品 タイヨージョイント(株) タイヨージョイント(株)サイトへ移動する
スリーブジョイントDR型低圧用 200A 図面(PDF) 受注生産品 タイヨージョイント(株) タイヨージョイント(株)サイトへ移動する
スリーブジョイントDR型低圧用 250A 図面(PDF) 受注生産品 タイヨージョイント(株) タイヨージョイント(株)サイトへ移動する
スリーブジョイントDR型低圧用 300A 図面(PDF) 受注生産品 タイヨージョイント(株) タイヨージョイント(株)サイトへ移動する
製品の説明書をPDF ファイルでご覧いただけるものがございます。

PDF ファイルをご覧いただくためには、Adobe Acrobat Reader が必要です。アドビ社のサイトより無料でダウンロード可能です。
