製品情報PRODUCTS

ロクマル大開口キット

国土交通大臣認定工法。
ブロック状の材料を貫通部に詰めるだけの防火措置材料。開口サイズに応じて、
一箇所の工事に必要な材料が一式揃った便利なキット品です。開口 面積は0.75㎡、
ケーブル導体サイズは、1600㎟ まで適用できます。
また、ロクマルシート(別売品) やロクマルマット(別売品)を組み合わせて使用することで、
電線管や空調配管にも適用できます(ただし、PS060WL‐0756、PS060FL‐0772に限る)。
ロクマル一つで、幅広い開口部の状況に適用できますので、工事する場所・条件によって工法・材料
を選択する煩わしさを解消できます。

【メーカー:古河テクノマテリアル】

■■製品特徴■■
●国土交通大臣認定工法
●耐火ブロックを詰めるだけ、作業の迅速化、解体・復旧が容易である。
●電動工具が不要である。耐火ボード加工が困難で粉じん等が出るような作業が不要、
かつ施工時間が大幅に短縮。騒音粉じん等を発生しない。
●パテやケイカル板工法と比べるとメンテナンス費用が殆どかからない。
●特別高圧ケーブルのように認定工法以外のケースでも燃焼試験を行い検証しております。
●開口部面積でキットになっているので現場ですぐに作業が開始できる。
(※状況によっては固定金具等の製作が必要な場合もあります)

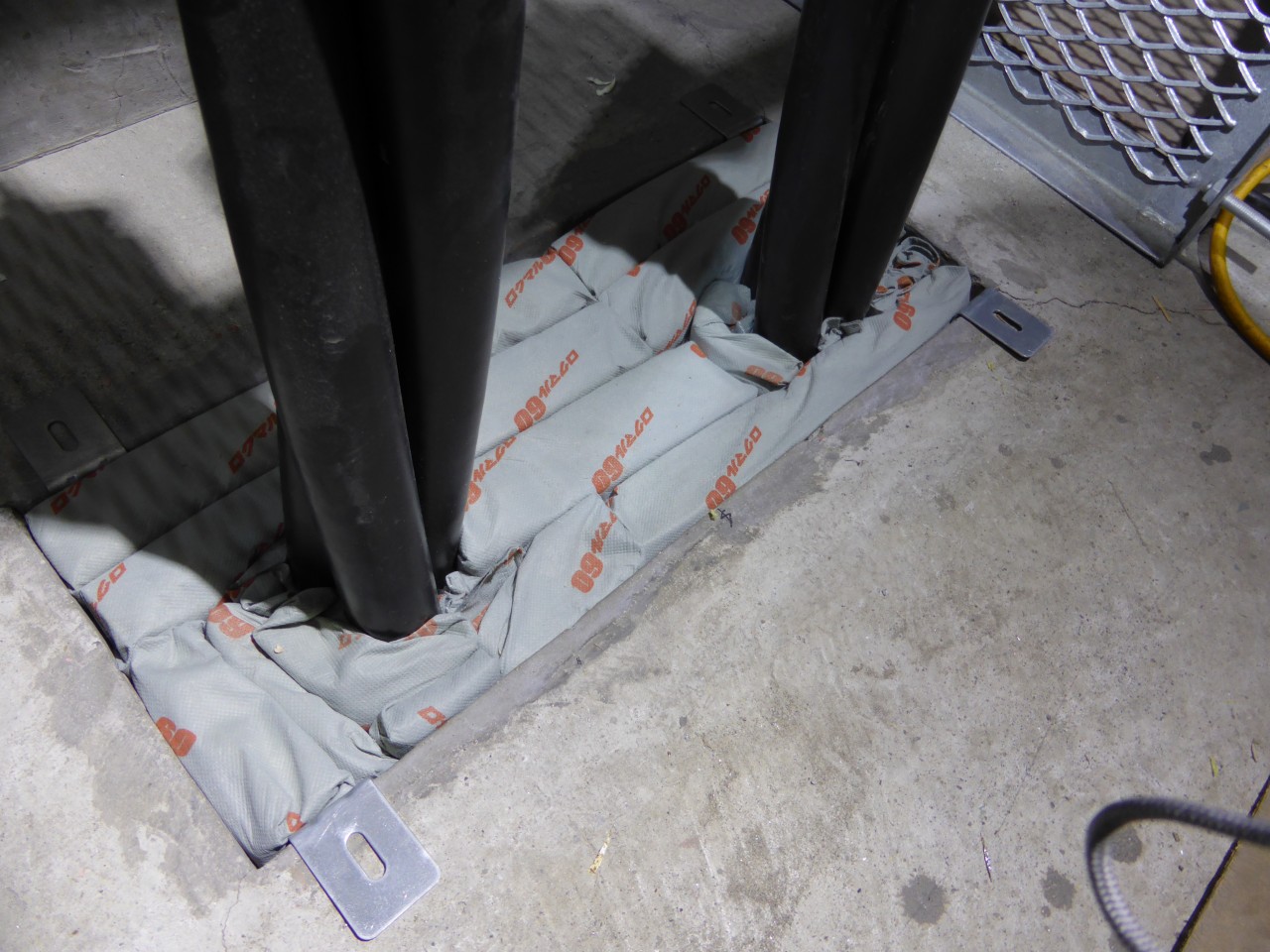

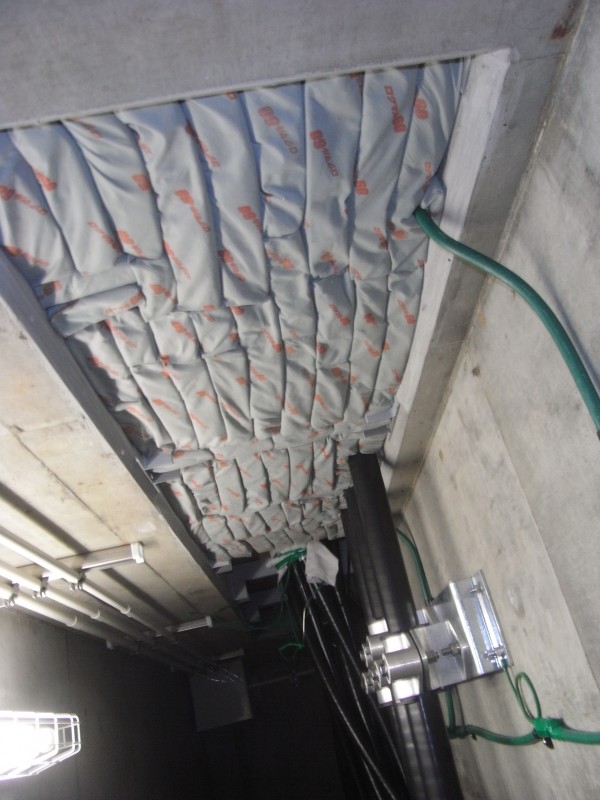

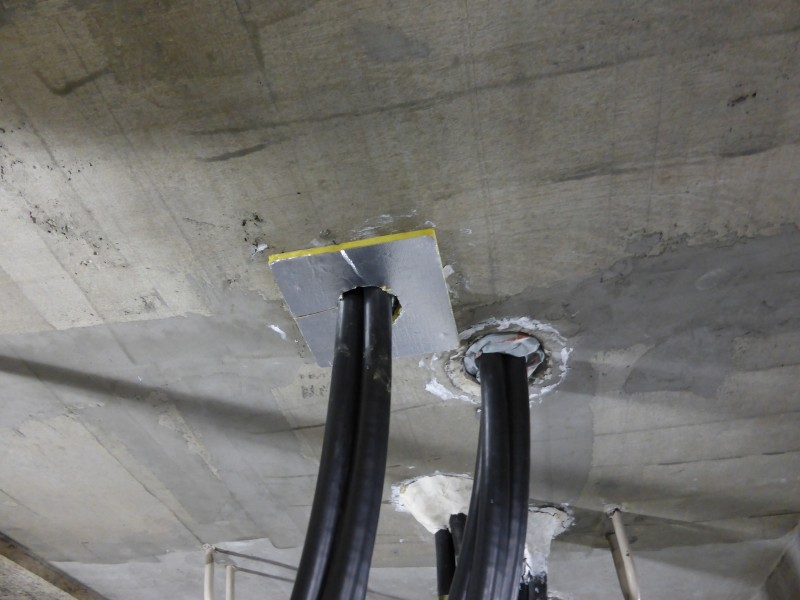

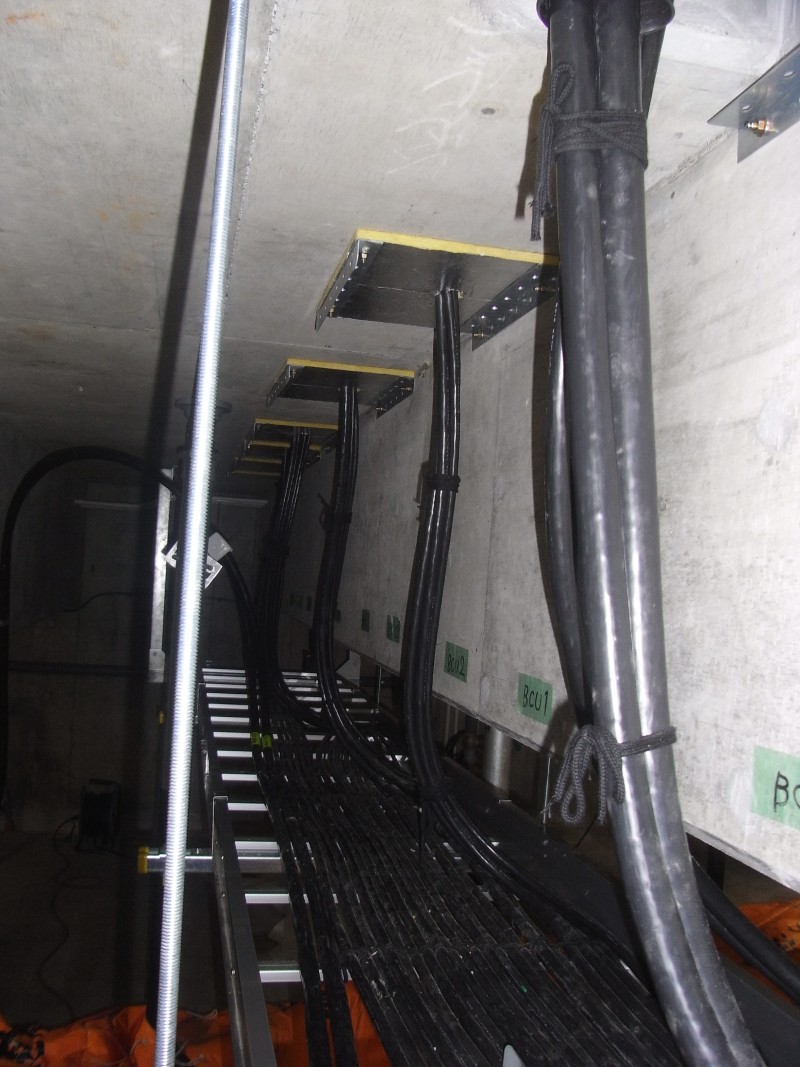

【変電所ケーブル貫通部施工例】
P1000865

$R7L3GT7

品名・サイズ 適用 図面 在庫区分 メーカー
カタログ 図面(PDF) メーカー在庫 (株)古河テクノマテリアル (株)古河テクノマテリアルサイトへ移動する
TB-003 開口面積0.03㎡まで   メーカー在庫 (株)古河テクノマテリアル (株)古河テクノマテリアルサイトへ移動する
TB-006 標準開口300×200mm   メーカー在庫 (株)古河テクノマテリアル (株)古河テクノマテリアルサイトへ移動する
TB-008 標準開口400×200mm   メーカー在庫 (株)古河テクノマテリアル (株)古河テクノマテリアルサイトへ移動する
TB-010 標準開口500×200mm   メーカー在庫 (株)古河テクノマテリアル (株)古河テクノマテリアルサイトへ移動する
TB-012 標準開口600×200mm   メーカー在庫 (株)古河テクノマテリアル (株)古河テクノマテリアルサイトへ移動する
TB-014 標準開口700×200mm   メーカー在庫 (株)古河テクノマテリアル (株)古河テクノマテリアルサイトへ移動する
TB-016 標準開口800×200mm   メーカー在庫 (株)古河テクノマテリアル (株)古河テクノマテリアルサイトへ移動する
TB-018 標準開口900×200mm   メーカー在庫 (株)古河テクノマテリアル (株)古河テクノマテリアルサイトへ移動する
TB-020 標準開口1000×200mm   メーカー在庫 (株)古河テクノマテリアル (株)古河テクノマテリアルサイトへ移動する
TB-022 標準開口1100×200mm   メーカー在庫 (株)古河テクノマテリアル (株)古河テクノマテリアルサイトへ移動する
TB-024 標準開口1200×200mm   メーカー在庫 (株)古河テクノマテリアル (株)古河テクノマテリアルサイトへ移動する
