ベルマウス管(管路口ソケット)

ベルマウス管
beru

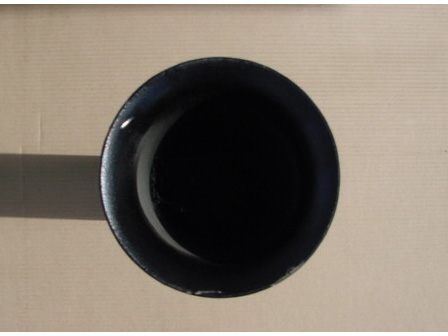

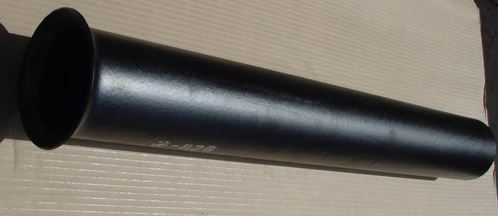

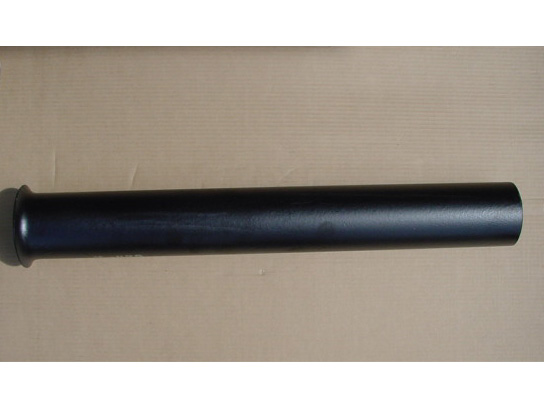

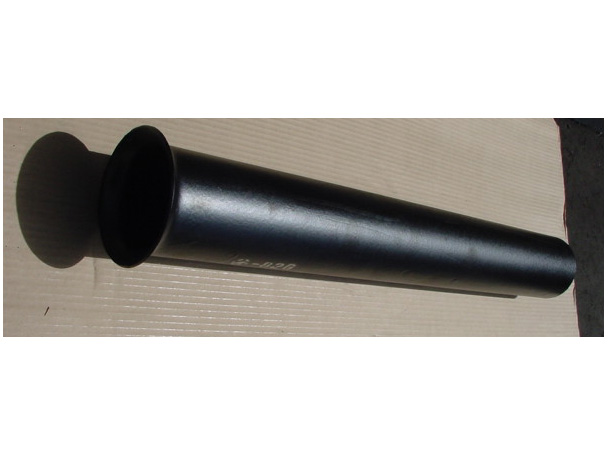

変電所・トンネル電気室・マンホール等のケーブル引出し口において、ケーブルを
損傷しないように内面を平滑、引き入れ口をラッパ状に加工した亜鉛メッキ鋼管です。

■特徴
・表面はタールエポキシ塗装を施しており、耐食性に優れます。
・防水鋳鉄管よりコスト低減が見込めます。
・全長は標準の650mm以外にも任意の寸法で特注品も製作いたします。
・なお、接続は当社取扱いのユニジョイントがご使用頂けます。
・水切のためにツバを溶接したツバ付ベルマウスも制作可能です。
管路外面を伝わって来る水の侵入を壁面貫通部内で水切りいたします。

※取付場所の提案イメージはこちら マンホール内概要

品名・サイズ 適用 図面 在庫区分 メーカー
50A*650mm 防蝕鋼管50A 図面(PDF) 受注生産品 (株)永代事業所 (株)永代事業所サイトへ移動する
80A*650mm 防蝕鋼管80A 図面(PDF) 当社在庫 (株)永代事業所 (株)永代事業所サイトへ移動する
100A*650mm 防蝕鋼管100A 図面(PDF) 当社在庫 (株)永代事業所 (株)永代事業所サイトへ移動する
125A*650mm 防蝕鋼管125A 図面(PDF) 当社在庫 (株)永代事業所 (株)永代事業所サイトへ移動する
150A*650mm 防蝕鋼管150A   受注生産品 (株)永代事業所 (株)永代事業所サイトへ移動する
200A×650 防蝕鋼管200A   受注生産品 (株)永代事業所 (株)永代事業所サイトへ移動する
