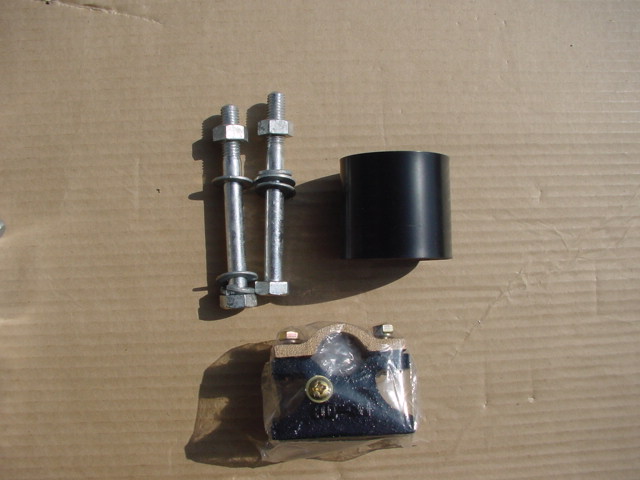

ケーブルブラケット(単芯用)

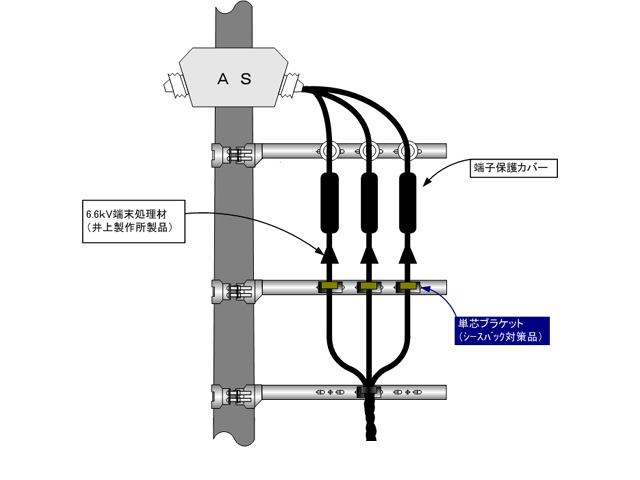

単芯ケーブル立ち上がり部、端末部の固定に使用します。

ゴム板、もしくはジュートテープと併用してケーブルを締め付け固定します。

※ゴム板・ジュートテープも当社で販売しております。

弊社在庫品は状況によりメーカーが変わる場合がありますがすべでJCAA準拠品となります。
【取り扱いメーカー】古河電工パワーシステムズ、サン電材工業、協進電機


材質:

本体/ 鋳鉄(黒 色防錆塗装)、 押え金具/銅合金


【豆知識】
多芯用のケーブルブラケットは同一素材なのに対し、単芯用は押え金具が違う材質である理由
→「単芯ケーブルの場合、ケーブルブラケットを磁性体にするとケーブルに電流を流した際発熱し、ケーブルに悪影響を与えるため、押さえには非磁性体を使用。」
※JCAAテクニカルビューより抜粋


品名・サイズ 適用 図面 在庫区分 メーカー
HD-31S 6KVCV14~38等 図面(PDF) 当社在庫 サン電材工業(株) サン電材工業(株)サイトへ移動する
HD-32S 6KVCV60~150等 図面(PDF) 当社在庫 サン電材工業(株) サン電材工業(株)サイトへ移動する
HD-33S 6KVCV200~325等 図面(PDF) 当社在庫 サン電材工業(株) サン電材工業(株)サイトへ移動する
HD-34S 6KVCV400~800等 図面(PDF) 当社在庫 サン電材工業(株) サン電材工業(株)サイトへ移動する
